Alla Compact-portar drivs av elektroniska motorer. Motortyp och effekt bestäms av portbladets vikt och mått samt de förhållanden under vilka porten används. Vilken typ av strömförsörjning finns tillgänglig? Behöver du hög öppningshastighet? Hur ofta ska porten öppnas och stängas?

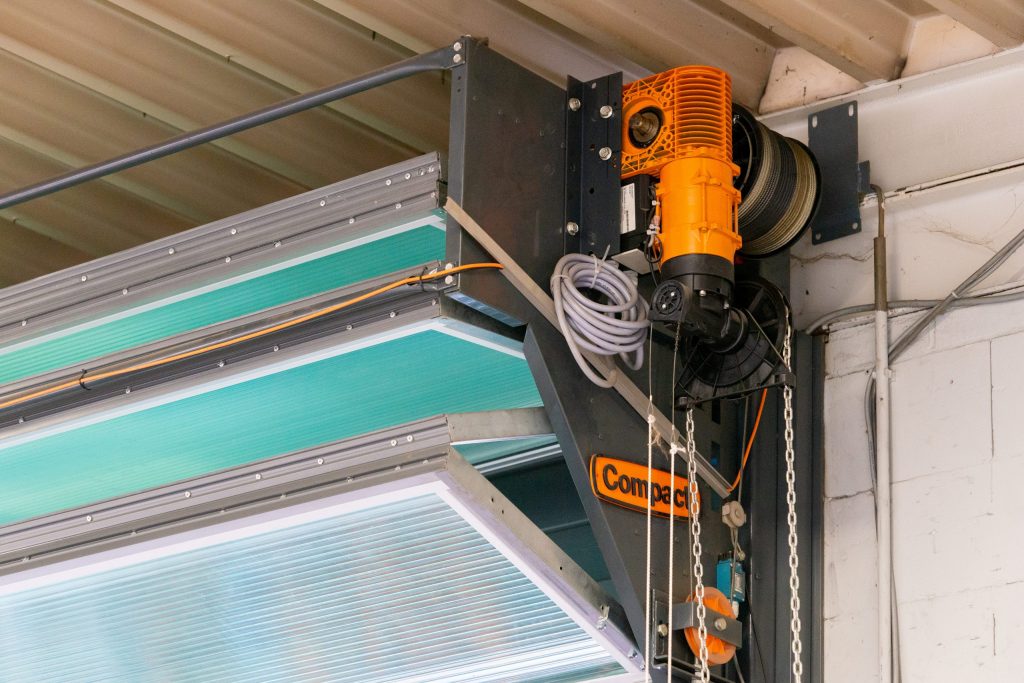

Compact-motorn har en distinkt orange färg och är placerad till vänster eller höger om porten. Om det inte finns tillräckligt med utrymme på sidan kan motorn istället placeras framför eller ovanpå porten.

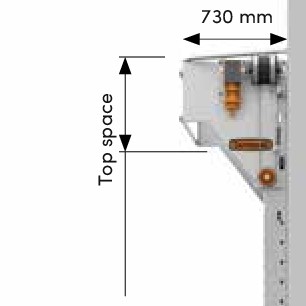

Standardläget för motorn på Compact-portarna är till vänster eller höger om porten.

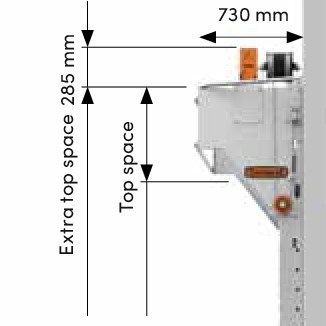

Om det finns mindre än 325 mm utrymme på sidan av porten kan du välja en toppmotor. Ytterligare 285 mm utrymme krävs ovanför porten.

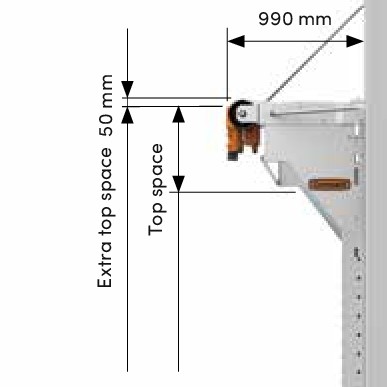

Om det finns mindre än 325 mm sidoutrymme och mindre än 285 mm topputrymme är en frontmotor ett alternativ.
Portbladets maximala vikt är 275 kg.
Maximal porthöjd 5520 mm.
Motortyper och specifikationer
| Motor | Spänning | Hastighet | Varaktighet | Kraft | Plug | Max. vikt | Skyddsklass |
| RC150 | 1x230V | 19 cm/sek | 25% | 0.55 kW | 2-polig 16 A | 155 kg | IP54 |
| RC175 | 3x400V | 19 cm/sek | 60% | 0.65 kW | 5-polig 16 A | 190 kg | IP54 |
| RC250 | 3x400V | 19 cm/sek | 60% | 1.1 kW | 5-polig 16 A | 275 kg | IP54 |
| RC300 | 3x400V | 19 cm/sek | 60% | 1.3 kW | 5-polig 16 A | 389 kg | IP54 |
| RC300T | 3x400V | 15 cm/sek | 60% | 1.3 kW | 5-polig 16 A | 455 kg | IP54 |
| RC500 | 3x400V | max 60 cm/sek | 80% | 3 kW | 5-polig 16 A | 190 kg | IP65 |
- Standard vridriktning: höger
- Nödvev i händelse av strömavbrott
- 4x potentialfri kontakt
- Kabellängd mellan motor och kontrollbox: 7 meter
- Kontakt 3x400V: 5-polig, 16A
- Kontakt 1x230V: 2-polig, 16A
- Trafo i kontroll 24V DC, maximalt 250mA
Fråga oss om våra alternativ för:
- Intensiv användning (extra skydd)
- Annan spänning (3x230V eller 60Hz)
- Nödöppnare för kedja
- Förlängningskabel: 15 meter

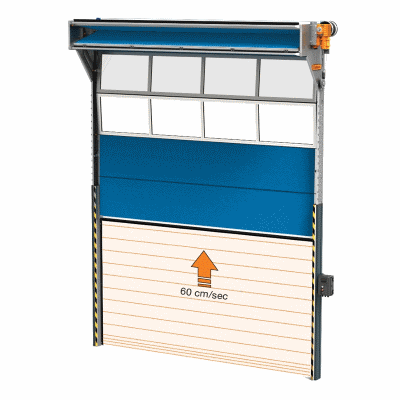

Höghastighetsmotor
Höghastighetsmotorer gör att dörren öppnas snabbare, vilket kan spara värdefull tid och/eller energi i vissa situationer. Energibesparing och högre effektivitet är de viktigaste skälen till att välja en höghastighetsmotor.
Specifikationer
- Höghastighetsmotor: RC500R med frekvensstyrning (långsam start och långsam stopp)
- Öppningshastighet justerbar upp till max 60 cm/sek.
- Stängningshastighet 30 cm/sek.
Obs: Neutral obligatorisk.
- Minsta sidoutrymme som krävs är 350 mm.
- Portstorlek max 5000 x 5000 mm.
- Portbladets vikt max 190 kg.
Levereras inklusive:
- Nödkedjeöppnare
- Ljusridåsäkerhet
- LCD-skärm
- Omkopplingsvaraktighet 80 % med säkerhetsklass IP65
Motorn till Compact-porten aktiveras av styrboxen och flera extra styrenheter. Läs mer om styrningar eller styrenheter här.
