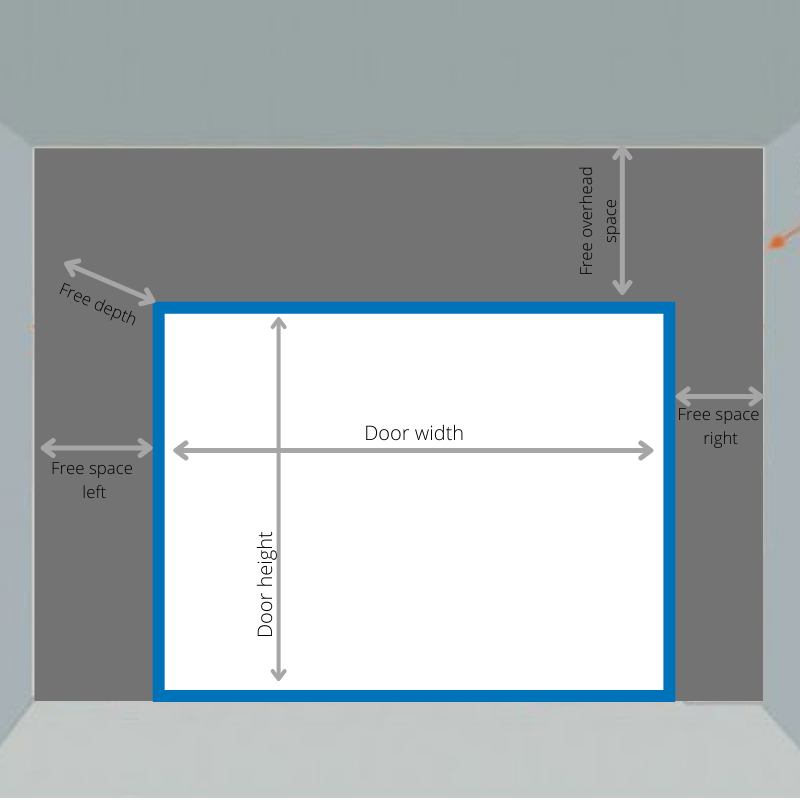

Även om Compact-portar inte tar mycket plats jämfört med andra takskjutportar behöver du visst utrymme runt portöppningen för att installera porten. I detta fall handlar det om fritt utrymme på sidorna (vänster och höger) ovanför porten och fritt djup (utrymmet bakom porten).
Observera: alla mått som anges på denna sida är standardmått. Som vi säger, Compact-portar passar överallt, det finns alltid ett sätt att få saker att passa. Om du har några tvivel eller frågor är du välkommen att kontakta oss för att hitta en alternativ lösning.
Hur mycket utrymme behövs ovanför huvudet?
Eftersom Compact-portpanelerna fälls upp ovanför portöppningen krävs ett visst fritt utrymme ovanför portöppningen. Det minsta utrymmet som krävs beror på portens storlek (ju fler portpaneler, desto högre portpaket).
| Porthöjd (öppningsstorlek) | Nödvändigt utrymme ovanför (ovanför portöppningen) |
| 0 till 3080 mm hög | 420 mm |
| 3081 till 4300 mm hög | 520 mm |
| 4301 till 5520 mm hög | 630 mm |
| 5521 till 6740 mm hög | 770 mm |
| 6741 till 7960 mm hög | 890 mm |
Utöver detta takhöjd krävs ytterligare takhöjd om du har specifika motorpositioner eller tillbehör på din port.
Motorpositioner:
- Övre motor (extra utrymme för RC150/175 = 240 mm och för RC250-300 = 260 mm)
- Frammotor (50 mm extra utrymme)
Andra tillval eller tillbehör:
- Portpaketets skyddskåpa: 130 mm extra utrymme E
- Endast motorskyddskåpa på sidan: 45 mm extra utrymme
- Genomgående dörr: 90 mm extra utrymme
TIPS: Om du vill veta exakt hur mycket utrymme du behöver runt din önskade dörr kan du begära en gratis offert via konfiguratorn. Alla mått anges i offerten.
Hur mycket fritt utrymme behövs på sidorna?

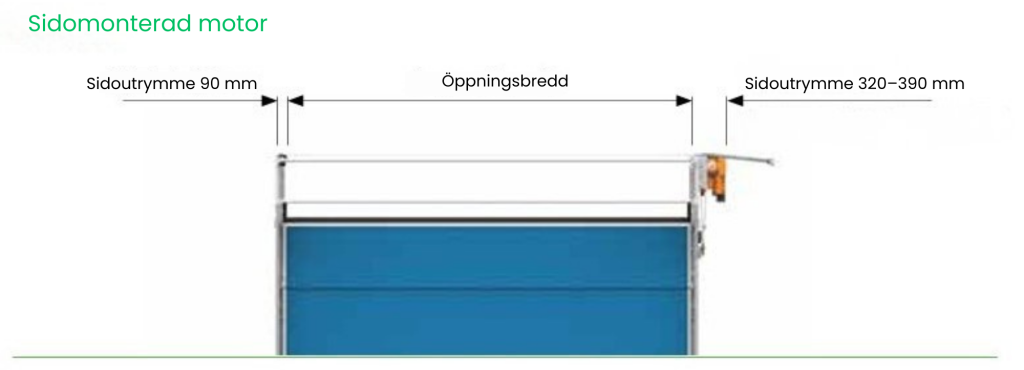

Standardinstallation för Compact-portar är en installation med motorn på sidan av porten (se bilden nedan). Alla Compact-portar behöver minst 90 mm på varje sida för sidospåren. Den sida där motorn är installerad kräver 320-390 mm sidoutrymme.
- RC150/175: 320 mm
- RC250/300: 340 mm
- RC500R: 390 mm
En sidomotor kan installeras på valfri sida av porten. Om det inte finns tillräckligt med utrymme på sidan kan motorn installeras ovanpå eller framför portpaketet.
Hur mycket djup behövs?

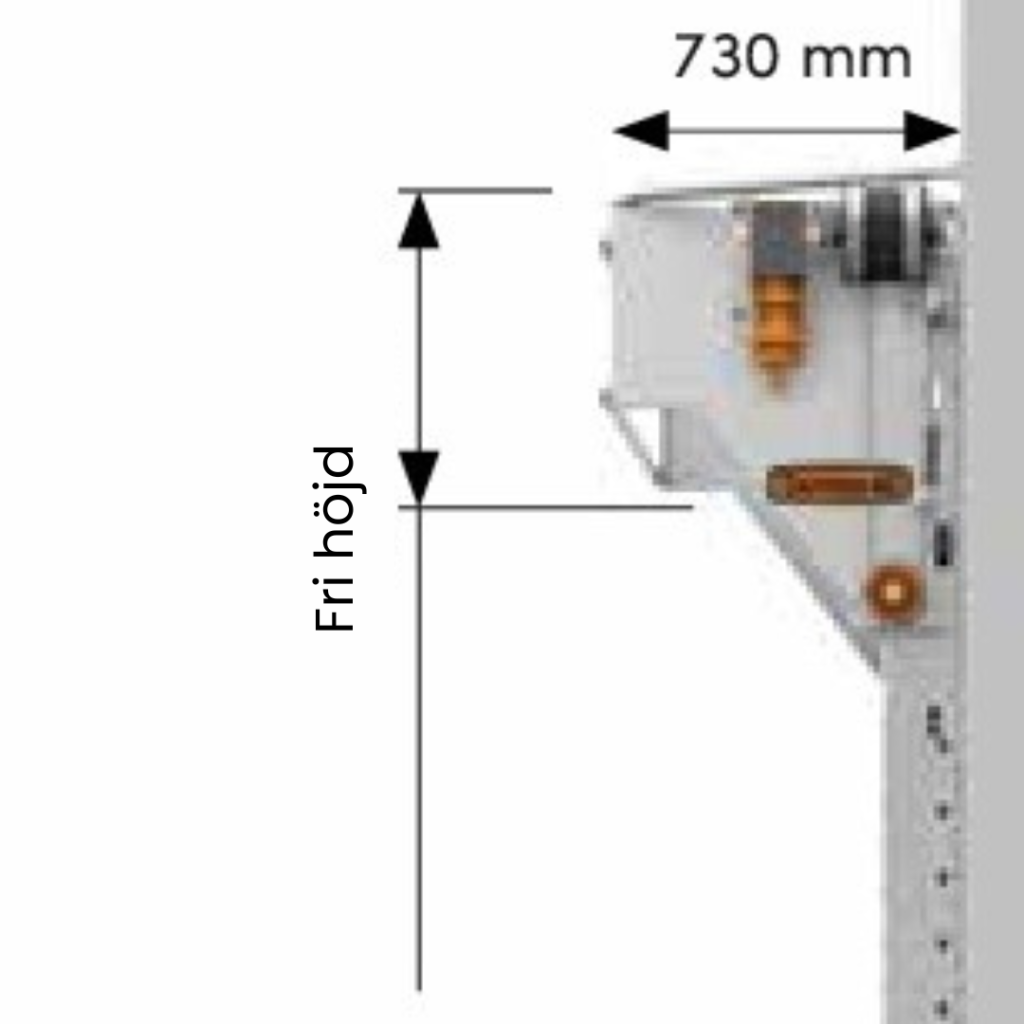

Portpaketets djup är 730 mm. Om motorn är monterad på portens framsida är djupet 1020mm (RC150/175 motor) – 1040 mm (RC250 motor).
Portskenornas djup
Portskenornas djup varierar beroende på portens storlek. Se storlekarna i tabellen nedan.
| Portarnas höjd | Spårdjup (F) |
| 0 – 3080 mm | 140 mm |
| 3081 – 4300 mm | 160 mm |
| 4301 – 5520 mm | 180 mm |
| 5521 – 6740 mm | 200 mm |
| 6741 – 7960 mm | 220 mm |
Motorernas mått i olika positioner
Du kan montera motorn till Compact-portarna på sidan, framsidan eller ovanför porten. Som standard använder vi en sidomonterad motor som du monterar på höger eller vänster sida.
| Typ av installation | Sidoutrymme (motorsidan) | Extra utrymme över huvudet |
| Sidomotor | 320-390 mm | 0 mm |
| Toppmotor | 160 mm | 240-260 mm |
| Frontmotor | 100 mm | 50 mm |
För detaljerade bilder av motorinstallationer och dimensionering läser du ”Hur mycket utrymme behöver Compact-motorn?”
Skyddskåpa för extern installation
Om porten installeras på utsidan läggs i vissa fall ett skyddskåpa till för portpaketet och motorn. Detta kan endast användas med en sidomotor eller frontmotor. Skyddskåpan för portpaketet och frontmotorn kräver vardera 130 mm extra utrymme för montering och den maximala bredden är 5860 mm.
Gångdörr
Om du vill ha en gångdörr i din port behöver du ytterligare 90 mm utrymme för installation. Av detta står 50 mm för den speciella bottenprofilen och 40 mm för dörrstängaren. Om du installerar en frammotor med skyddskåpa blir även installationsdjupet djupare, nämligen 1080 mm.
Ladda ner tekniska ritningar
För detaljerad information om installationsmått, ladda ner de tekniska ritningarna.
