7 misstag arkitekter bör undvika vid projektering av industriportar

Industriportar betraktas ofta som enskilda byggnadskomponenter. I praktiken påverkar de både konstruktionen, fasaden, de tekniska installationerna och byggnadens funktionella utformning.

Ett portsystem som ser ut att fungera bra på en fasadritning kan senare skapa problem om skenorna kolliderar med ventilationskanaler, sprinkler, belysning, traverskranar eller produktionsutrustning.

Genom att ta hänsyn till hela portsystemet tidigare i projekteringen kan arkitekter undvika kollisioner, minska behovet av omprojektering och behålla större frihet i byggnadens utformning.

Här är sju vanliga misstag som är värda att undvika.

De 7 misstagen i korthet

1. Att endast projektera utifrån själva portöppningen
2. Att samordna porten med tekniska installationer för sent
3. Att glömma traverskranar och produktionsutrustning
4. Att inte avsätta tillräckligt med utrymme för service och underhåll
5. Att automatiskt välja en traditionell takskjutport
6. Att välja port efter att konstruktion och installationer redan är fastställda
7. Att behandla industriporten som teknisk utrustning istället för en del av fasaden

Varje misstag kan leda till onödiga konflikter i projektet. Här går vi igenom hur de kan undvikas redan under projekteringen.

1. Att endast projektera utifrån portöppningen

Kontrollera portens hela rörelseområde

Innan en industriport specificeras bör följande fastställas:

• Nödvändigt utrymme ovanför öppningen
• Nödvändigt sidoutrymme
• Portens rörelse
• Skenornas placering
• Motorns placering
• Konstruktiva infästningspunkter
• Utrymme för framtida service och underhåll

På så sätt blir portens verkliga utrymmesbehov tydligt innan andra discipliner börjar använda samma område.

2. Att samordna porten med tekniska installationer för sent

Utrymmet under taket i en modern industribyggnad är sällan tomt.

Ventilation, värme, kyla, sprinkler, belysning, elinstallationer och rörledningar konkurrerar alla om samma begränsade utrymme.

Om industriporten tas med i samordningen först efter att installationerna redan har projekterats kan konflikter snabbt uppstå.

• Ett sprinklerrör kan korsa en portskena.
• En ventilationskanal kan uppta det utrymme som den öppna porten behöver.
• Belysningen kan behöva flyttas eftersom porten rör sig under den.

Det här är egentligen varken ett portproblem eller ett installationsproblem.

Det är ett samordningsproblem.

Inkludera porten i den tvärdisciplinära samordningen

Portens geometri bör samordnas tillsammans med:

• Arkitektur
• Konstruktion
• HVAC och ventilation
• Brandskydd
• Elinstallationer
• Produktions- och processteknik

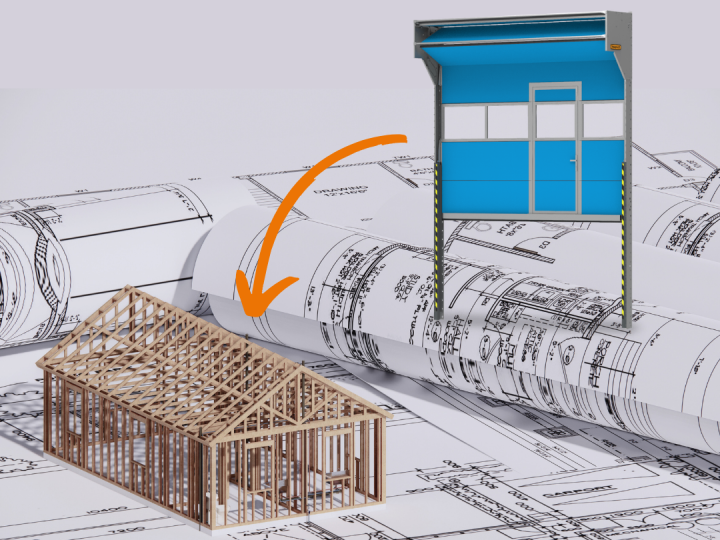

Ju tidigare portens rörelseområde syns på ritningar eller i BIM-modellen, desto enklare blir det att förebygga kollisioner istället för att lösa dem ute på byggarbetsplatsen.

3. Att glömma traverskranar och produktionsutrustning

Detta är särskilt viktigt i verkstäder, produktionsbyggnader och industrihallar.

Traverskranens räls går ofta nära fasaden. Samtidigt kan skenorna till en traditionell takskjutport behöva exakt samma område.

Resultatet kan bli en konflikt mellan två system som båda är avgörande för byggnadens funktion.

Samma utmaning uppstår när du vill placera maskiner, transportband eller annan produktionsutrustning direkt bakom portöppningen.

Låt produktionsprocessen styra utrymmet

4. Att inte ta hänsyn till service och underhåll

Industriportar kräver inspektion och underhåll under hela sin livslängd.

Planera serviceutrymmet tidigt, innan andra installationer begränsar åtkomsten.

Det kan göra framtida underhåll onödigt komplicerat.

Beroende på portsystem kan servicetekniker behöva tillgång till:

• Fjädrar
• Vajrar
• Rullar
• Skenor
• Motorer
• Säkerhetskomponenter
• Styrsystem

Placera inte ventilationskanaler, rör eller andra installationer för nära dessa komponenter – det försvårar framtida service.

Projektera för hela livscykeln

Innan portspecificeringen godkänns bör du fråga:

• Vilka komponenter kräver regelbunden inspektion?
• Var är de placerade?
• Kan de nås på ett säkert sätt?
• Kan framtida installationer blockera åtkomsten?
• Finns det tillräckligt arbetsutrymme runt motor och drivsystem?

Se till att montörer kan installera porten smidigt och att servicetekniker enkelt kan underhålla den under hela dess livslängd.

5. Att automatiskt välja en takskjutport

Takskjutportar är vanliga och kan vara en mycket bra lösning i många projekt. Eftersom systemet är så välkänt väljer många det automatiskt utan att först analysera projektets verkliga begränsningar. Börja därför inte med porttypen.

Börja med byggnadens krav.

Jämför portsystem utifrån projektets behov

Olika portsystem löser olika problem.

• En rullport är kompakt runt öppningen men erbjuder andra möjligheter när det gäller isolering, glaspartier och personpassage.
• En takskjutport erbjuder isolerade paneler och många designmöjligheter men kräver normalt ett skensystem som fortsätter in i byggnaden.
• Ett vikportssystem kan vara ett bra alternativ när skenor under taket annars skulle kollidera med andra delar av projektet.

Den bästa lösningen är därför inte automatiskt den mest välkända.

Det är det system som skapar minst kompromisser i resten av byggnaden.

6. Att välja port efter att konstruktion och installationer är fastställda

Industriportar behandlas ibland som en produkt som kan väljas sent i projektet.

Vid den tidpunkten kan många viktiga beslut redan vara fastställda:

• Konstruktiv portöppning
• Överliggare
• Stålkonstruktion
• Dragning av tekniska installationer
• Traverskranar
• Placering av belysning
• Fasadetaljer
• Placering av maskiner och utrustning

Porten måste då anpassas till det utrymme som råkar finnas kvar.

Det begränsar valmöjligheterna och kan leda till omprojektering.

Definiera de funktionella kraven tidigare

Industriportar behandlas ibland som en produkt som kan väljas sent i projektet.

Vid den tidpunkten kan många viktiga beslut redan vara fastställda:

Porten måste då anpassas till det utrymme som råkar finnas kvar. Det begränsar valmöjligheterna och kan leda till omprojektering.

7. Att behandla industriporten som teknisk utrustning istället för en del av fasaden

Industriportar kan utgöra en stor del av en byggnads fasad.

Trots det väljs de fortfarande ofta huvudsakligen utifrån funktionella kriterier.

I arkitektoniskt genomarbetade industribyggnader, bilhallar, brandstationer, showrooms och kommersiella byggnader bör porten få samma designmässiga uppmärksamhet som resten av fasaden.

Tänk bland annat på:

• Panelernas proportioner
• Fönsterplacering
• Helglasade sektioner
• Färg
• Linjering med fasadens indelning
• Placering av gångdörr
• Ramar och profiler
• Synligheten hos tekniska komponenter

Integrera porten i arkitekturen

Låt industriporten stärka det arkitektoniska konceptet i stället för att bli en teknisk efterhandslösning. Även portens öppningsmekanism påverkar interiören. Portskenor begränsar takutrymmet, medan en skenfri lösning ger arkitekten frihet att placera belysning, ventilation och konstruktion där de passar bäst.

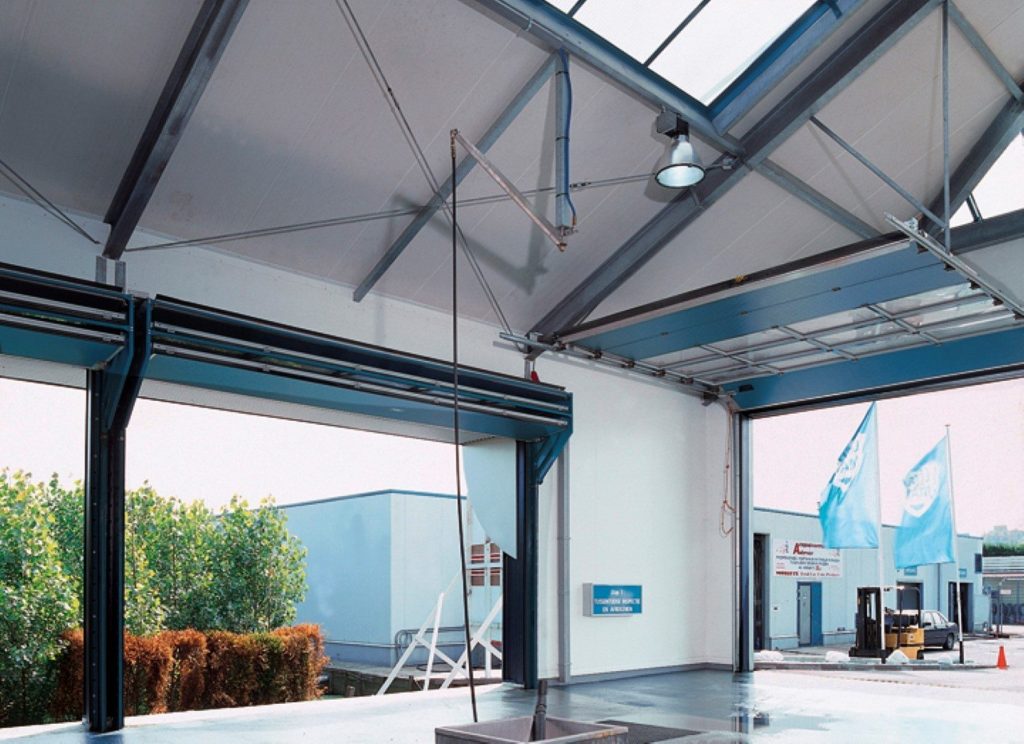

När bör arkitekter överväga en Compact-port?

Compact-porten är särskilt relevant när ett traditionellt skensystem under taket skulle konkurrera med andra delar av byggnaden.

Istället för att röra sig horisontellt längs taket viks de isolerade portpanelerna kompakt ihop ovanför öppningen.

Compact-systemet använder dessutom inte de torsionsfjädrar som är vanliga på traditionella takskjutportar. Det betyder inte att Compact är rätt lösning för varje projekt. Men det ger arkitekter ytterligare ett alternativ när takskenor eller torsionsfjädrar annars skulle skapa onödiga begränsningar i projekteringen.

Checklista för projektering av industriportar

Innan portspecificeringen slutförs bör arkitekter kontrollera sex områden:

Om dessa sex punkter är tydliga tidigt i projektet minskar risken för kostsamma samordningsproblem senare.

Projektera hela portsystemet – inte bara öppningen
