Wszystkie bramy Compact są napędzane silnikami elektrycznymi. Typ silnika zależy zasadniczo od ciężaru i wymiarów skrzydła bramy. Oczywiście ważną rolę odgrywa również miejsce i sposób użytkowania bramy. Czy dysponują Państwo prądem trójfazowym? Jeśli tak, mogą Państwo wybrać mocniejszy napęd. Zastanówmy się też, czy brama musi otwierać się wyjątkowo szybko oraz jak często będzie używana w ciągu dnia.
Rolflex

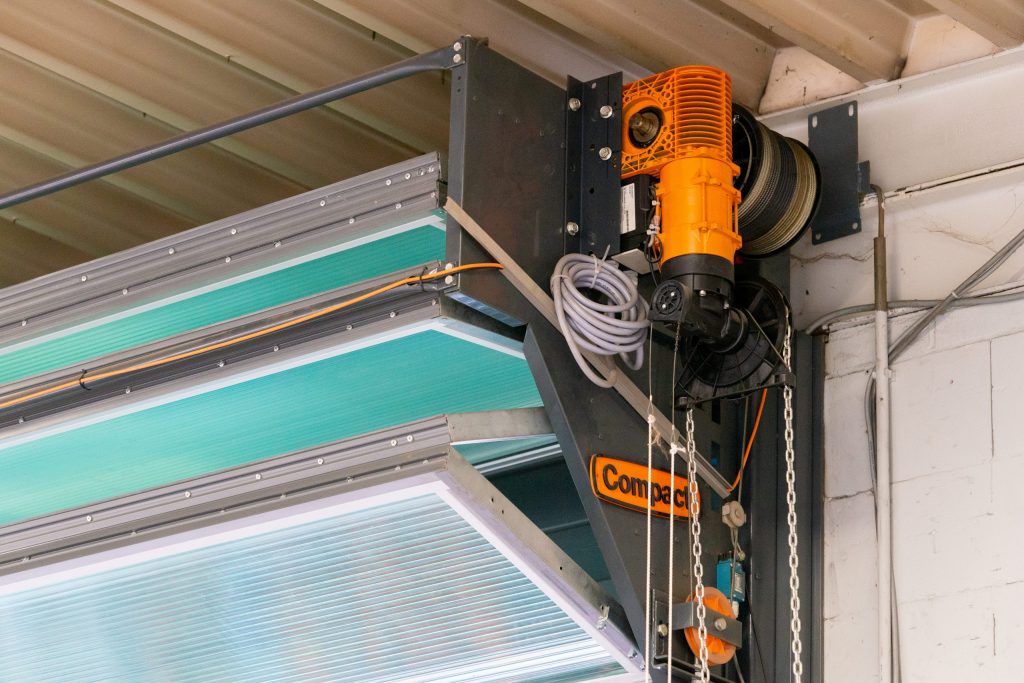

Silnik Compact można rozpoznać po pomarańczowym kolorze i standardowo montuje się go po lewej lub prawej stronie drzwi. W przypadku ograniczonej przestrzeni istnieje możliwość opcjonalnego zamontowania silnika przed lub nad zestawem bramowym.
Silnik boczny
Bramy Compact są standardowo wyposażone w silnik boczny po lewej lub prawej stronie.
Najlepszy silnik

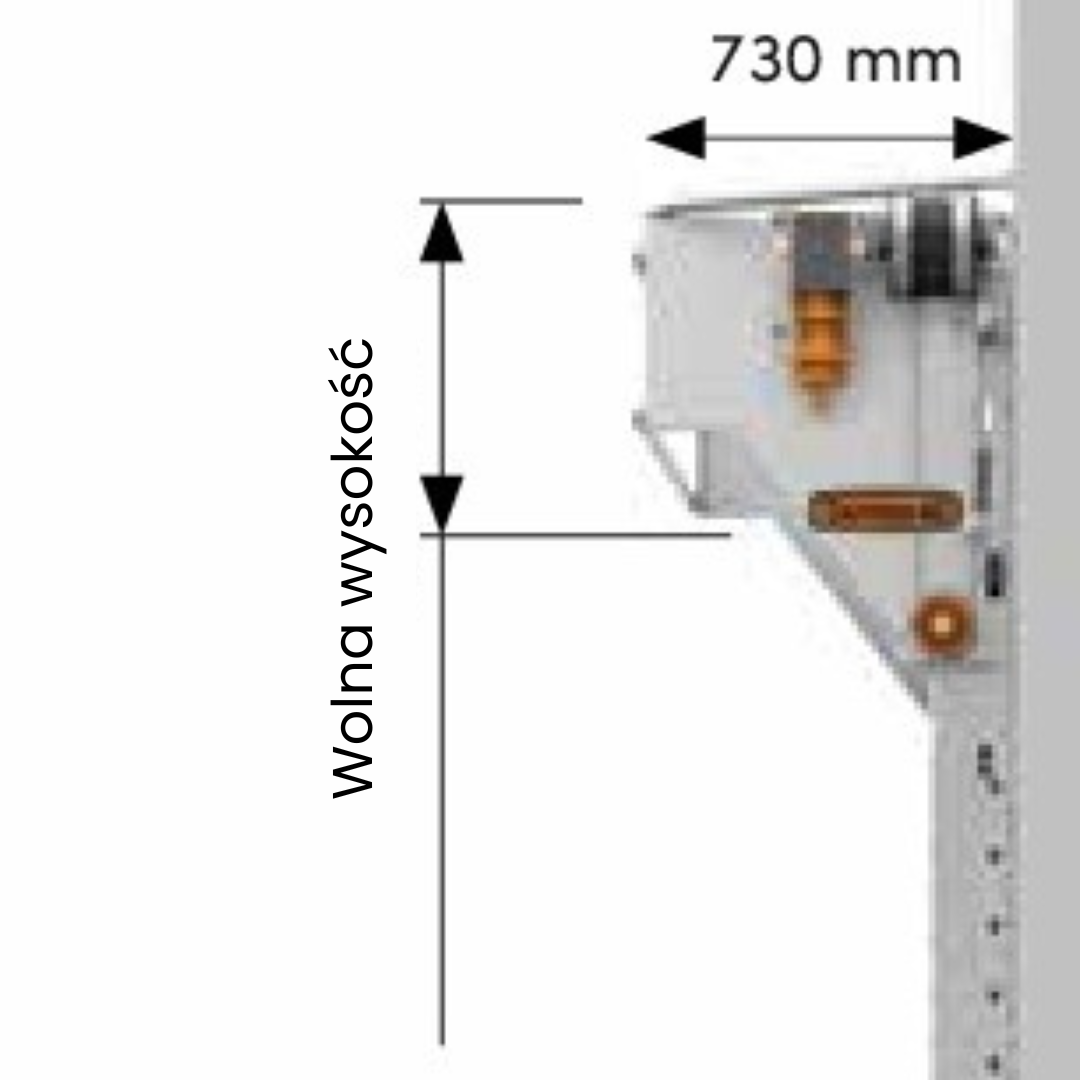

Jeśli dostępna przestrzeń boczna jest mniejsza niż 325 mm, można wybrać silnik górny. Wymaga to dodatkowej przestrzeni górnej wynoszącej 230 mm.
Silnik z przodu
Jeśli przestrzeń boczna jest mniejsza niż 325 mm, a przestrzeń nad drzwiami mniejsza niż 230 mm, można zastosować silnik czołowy.
Maksymalna waga skrzydła bramy wynosi 275 kg.
Maksymalna wysokość bramy wynosi 5520 mm.
Przegląd typów silników Compact bramy harmonijkowe
| Silnik | Napięcie | Prędkość | Włączenie | Moc | Wtyczka | Maks waga | Klasa |
| RC 150 | 1x230V | 19 cm/sec | 25% | 0.55 kW | 2-biegunowy 16A | 155 kg | IP54 |
| RC 175 | 3x400V | 19 cm/sec | 60% | 0.65 kW | 5-biegunowy 16A | 190 kg | IP54 |
| RC 250 | 3x400V | 19 cm/sec | 60% | 1.1 kW | 5-biegunowy 16A | 275 kg | IP54 |
| RC 300 | 3x400V | 19 cm/sec | 60% | 1.3 kW | 5-biegunowy 16A | 389 kg | IP54 |
| RC 300T | 3x400V | 15 cm/sec | 60% | 1.3 kW | 5-biegunowy 16A | 455 kg | IP54 |
| RC 500 | 3x400V | max 60 cm/sec | 80% | 3 kW | 5-biegunowy 16A | 190 kgc | IP65 |
- Standardowy kierunek obrotów: w prawo.
- Ręczna korba awaryjna na wypadek awarii zasilania.
- 4x styk bezpotencjałowy.
- Długość kabla między silnikiem a skrzynką sterowniczą: 7 metrów.
- Wtyczka przy 3x400V: 5-biegunowa, 16A.
- Wtyczka przy 1x230V: 2-biegunowa, 16A
- Transformator w sterowaniu 24V DC, maksymalne obciążenie 250mA
Zapytaj o opcje dotyczące:
- Intensywne użytkowanie (dodatkowa ochrona)
- Inne napięcia (3×230 V lub 60 Hz)
- Ręczna dźwignia awaryjna
- Przedłużony kabel: 15 metrów

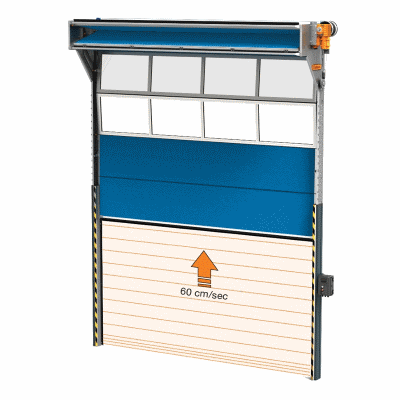

Silnik o dużej prędkości
W niektórych sytuacjach silniki szybkobieżne mają wiele zalet w porównaniu ze standardowymi silnikami. Oszczędność energii i wydajność to dla większości klientów powody, dla których wybierają silniki szybkobieżne.
Standardowa dostawa z:
- Łańcuch bezpieczeństwa
- Zabezpieczenie kurtyny świetlnej
- Monitor LCD
- Czas włączenia 80% z klasą ochrony IP65
Specyfikacje
- Silnik szybkobieżny: RC500R z regulacją częstotliwości (powolny start i powolne zatrzymanie)
- Prędkość otwierania regulowana do maksymalnie 60 cm/sek.
- Prędkość zamykania 30 cm/sek.
Uwaga: Obowiązkowa neutralność
- Odmienne wymiary montażowe (wymagana przestrzeń boczna wynosi minimum 350 mm)
- Szerokość otworu montażowego maks. 5000 mm
- Ciężar skrzydła bramy maks. 190 kg
Silnik bramy Compact jest uruchamiany przez sterownik i różne opcje obsługi. Więcej informacji można znaleźć na stronach poświęconych sterownikom i opcjom obsługi.
