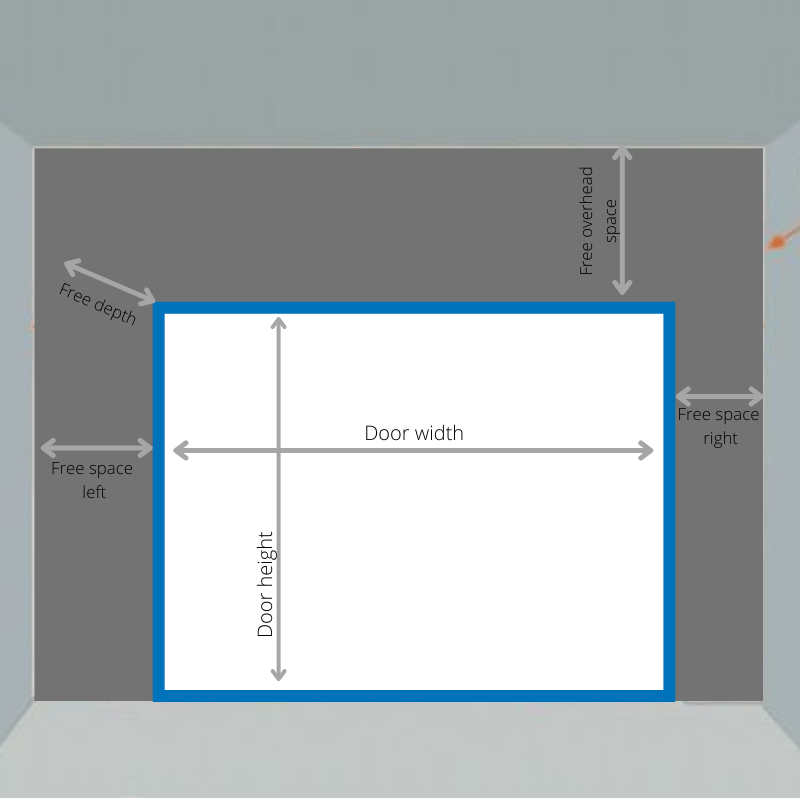

Aby określić właściwy rozmiar dla bramy przemysłowe Compact, należy zmierzyć tak zwany „rozmiar światła dziennego”. Jest to szerokość i wysokość otworu bramy. Zacznij od zmierzenia szerokości otworu bramy. Od wewnętrznej strony bramy po jednej stronie do wewnętrznej strony bramy po drugiej stronie.
Następnie zmierz wysokość bramy. Od podłogi do górnej krawędzi bramy. Zaleca się zmierzenie drzwi w kilku punktach, ponieważ nie zawsze są one całkowicie proste.
Wymiary te (szerokość i wysokość bramy) będą potrzebne do podania ceny.
Ile miejsca nadproża potrzebuję?
Mimo że bramy Compact są znane z tego, że zajmują niewiele miejsca, wymagana jest pewna przestrzeń montażowa obok i nad bramą. Dlatego zdecydowanie ważne jest, aby zmierzyć przestrzeń wokół bramy oprócz otworu bramy.
Ponieważ brama Compact składa panele nad otworem bramy, ważne jest zmierzenie wolnej przestrzeni na górze. Im wyższa jest brama, tym więcej wolnej przestrzeni na górze jest wymagane.
| Wysokość bramy | Wymagane nadproże |
| 0 tot 3080 mm | 420 mm |
| 3081 tot 4300 mm | 520 mm |
| 4301 tot 5520 mm | 630 mm |
| 5521 tot 6740 mm | 770 mm |
| 6741 tot 7960 mm | 890 mm |
Oprócz tego nadproża, wymagane jest dodatkowe nadproże, jeśli w bramie znajdują się specjalne pozycje napędu lub akcesoria.
Pozycje napędu:
- Napęd górny (dodatkowe nadproże dla RC150/175 = 240 mm i dla RC250-300 = 260 mm)
- Napęd przedni (dodatkowe nadproże 50 mm)
Inne opcje:
- Osłona ochronna pakietu drzwi: dodatkowe 130 mm nadproża
- Tylko osłona ochronna silnika bocznego: dodatkowe 45 mm nadproża
- Drzwi przejściowe: dodatkowe 90 mm nadproża
WSKAZÓWKA: Jeśli chcesz dokładnie wiedzieć, ile miejsca potrzebujesz wokół wybranych drzwi, możesz poprosić o bezpłatną wycenę za pośrednictwem konfiguratora. Wszystkie rozmiary są podane w ofercie
Wolna przestrzeń boczna
Z boku otworu drzwiowego znajdują się szyny boczne. Powinny one dać się zamontować na płaskiej powierzchni. W większości przypadków silnik jest również montowany z boku bramy. Wymaga to dodatkowej przestrzeni po lewej lub prawej stronie. Jeśli taka przestrzeń boczna nie jest dostępna, można wybrać silnik przedni lub górny.

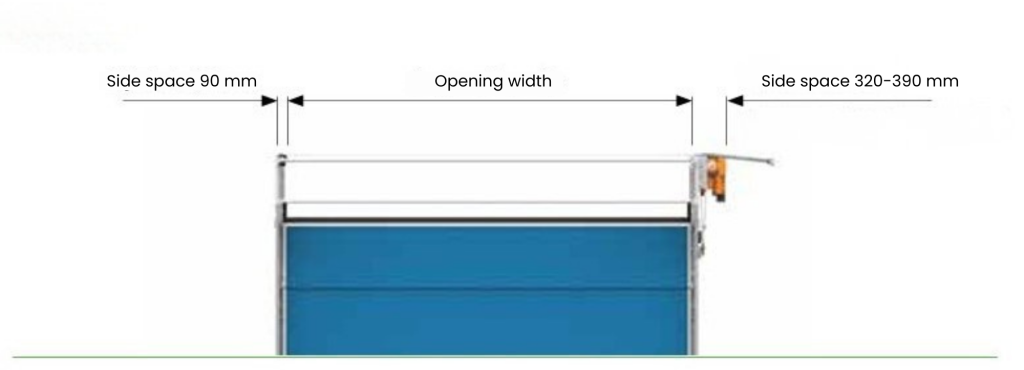

Po stronie bez silnika potrzebny jest 90 mm odstępu na szyny. Dokładny odstęp po stronie silnika zależy od jego typu.
- RC150/175: 320 mm
- RC250/300: 340 mm
- RC500R: 390 mm
Jeśli prześwit boczny jest niewystarczający, drzwi można zamontować również z przodu lub na górze zespołu drzwi. W takim przypadku prześwit boczny można zmniejszyć do 90 mm.
Rozmiary silników w różnych pozycjach
Silnik Compact można zamontować z boku (po lewej lub prawej stronie), z przodu lub nad drzwiami. Standardowo stosuje się silnik boczny, montowany po prawej lub lewej stronie.
| Pozycja silnika | Wymagana przestrzeń z boku (po stronie silnika) | Dodatkowa przestrzeń wymagana nad drzwiami |
| Silnik boczny | 320-390 mm | 0 mm |
| Silnik górny | 160 mm | 240-260 mm |
| Silnik przedni | 100 mm | 50 mm |
Szczegółowe zdjęcia i zestawienia wszystkich pozycji silnika i ich wymiarów znajdują się w sekcji „Wymiary silnika”.
Dodatkowa przestrzeń na osłonę ochronną do montażu zewnętrznego
Jeśli brama są montowane poza przestrzenią, która ma być zamknięta, można zamontować osłonę ochronną dla pakietu drzwi i silnika. Ta osłona ochronna jest dostępna tylko z silnikiem bocznym lub przednim. Osłona ochronna pakietu drzwi wymaga 130 mm dodatkowego nadproża, a maksymalna szerokość drzwi wynosi 5860 mm. W przypadku montażu silnika przedniego z osłoną ochronną, głębokość montażu będzie również większa, tj. 1080 mm.
Drzwi przejściowe
W przypadku wyboru drzwi przejściowych należy przestrzegać innych wymiarów montażowych niż w przypadku drzwi bez drzwi przejściowych. Jeśli chcesz drzwi Compact z drzwiami przejściowymi, wymagane jest 90 mm dodatkowego nadproża do montażu. Z tego 50 mm potrzebne jest na specjalny profil dolny i 40 mm na samozamykacz.
Pliki do pobrania:
Aby uzyskać szczegółowe informacje na temat wymiarów montażowych, pobierz rysunki techniczne.
