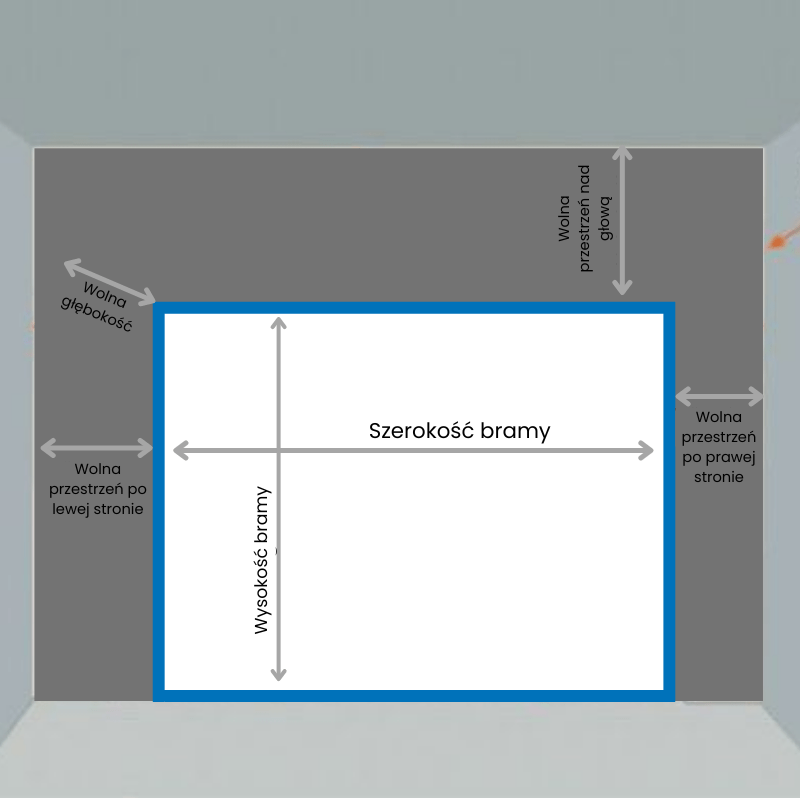

Chociaż Compact bramy harmonijkowe wymagają niewielkiej przestrzeni montażowej, podczas ich instalacji należy wziąć pod uwagę pewne kwestie. Szczególnie ważna jest przestrzeń górna, boczna i głębokość.
Uwaga: wszystkie minimalne wymiary na tej stronie zakładają standardową instalację. Zawsze powtarzamy: bramy Compact pasują wszędzie. Jeśli więc nie masz pewności, czy brama zmieści się w Twojej przestrzeni, często istnieją inne opcje, aby ją dopasować. Prosimy o kontakt w celu uzyskania informacji o możliwych alternatywnych rozwiązaniach.
Ile miejsca potrzebuję na górze?
Ponieważ panele bram Compact składają się nad otworem drzwiowym, wymagana jest dodatkowa przestrzeń nad drzwiami. Minimalna wolna przestrzeń zależy od wysokości bramy. Im więcej paneli jest potrzebnych, tym większa przestrzeń nad otworem bramy.
| Wysokość (prześwit) | Wymagana wysokość nadproża (ponad prześwitem) |
| 0 do 3080 mm wysokości | 420 mm |
| 3081 do 4300 mm wysokości | 520 mm |
| 4301 do 5520 mm wysokości | 630 mm |
| 5521 do 6740 mm wysokości | 770 mm |
| 6741 do 7960 mm wysokości | 890 mm |
Oprócz tej wysokości nadproża, wymagana jest dodatkowa wysokość nadproża, jeśli w drzwiach zamontowano określone pozycje silnika lub akcesoria.
Pozycje silnika:
- Silnik górny (dodatkowe nadproże dla RC150/175 = 240 mm i dla RC250-300 = 260 mm)
- Silnik przedni (dodatkowe nadproże 50 mm)
Inne opcje:
- Osłona silnika z pakietem drzwi: dodatkowe 130 mm nadproża
- Tylko osłona silnika bocznego: dodatkowe 45 mm nadproża
- Bramy przejściowe: dodatkowe 90 mm nadproża
WSKAZÓWKA: Jeśli chcesz dokładnie wiedzieć, ile miejsca potrzebujesz wokół wybranych drzwi, możesz poprosić o bezpłatną wycenę za pomocą konfiguratora. Wszystkie wymiary są podane w wycenie.
Ile miejsca po bokach potrzebuję?
Standardowo montujemy silnik z boku (po lewej lub prawej stronie) bramy Compact. Na szyny po obu stronach musi być co najmniej 90 mm przestrzeni bocznej. Po stronie silnika musi być dostępna całkowita przestrzeń boczna wynosząca 320 mm (obejmująca szyny i silnik).
- RC150/175: 320 mm
- RC250/300: 340 mm
- RC500R: 390 mm
Poniżej znajdują się wymiary montażowe z silnikiem z boku.
Jakiej głębokości potrzebuję?

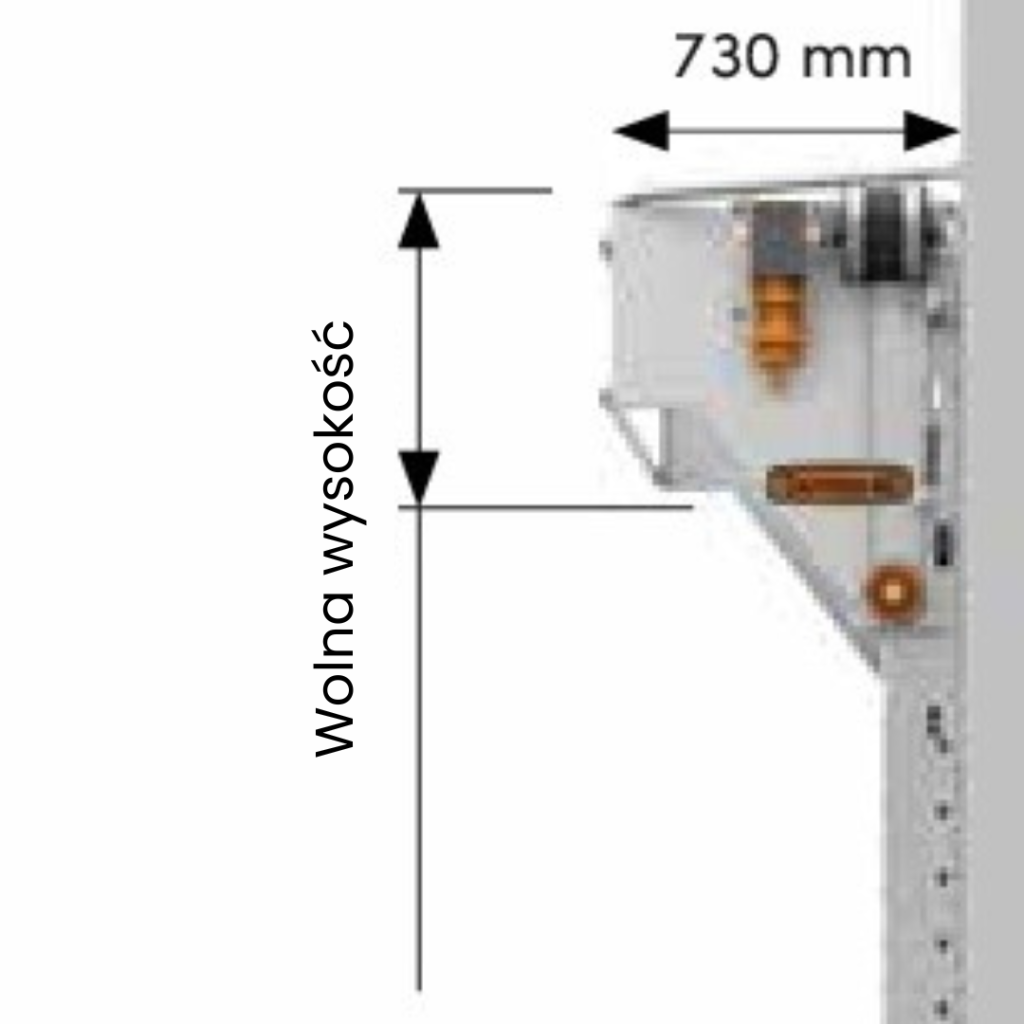

Głębokość pakietu bramy wynosi 730 mm. Jeśli silnik jest zainstalowany z przodu bramy, głębokość wynosi 970 mm.
Głębokość prowadnic zależy również od rozmiaru bramy. Wymagane wymiary można znaleźć w tabeli rozmiarów.
| Wysokość bramy | Dikte rails (F) |
| 0 – 3080 mm | 140 mm |
| 13081 – 4300 mm | 160 mm |
| 4301 – 5520 mm | 180 mm |
| 5521 – 6740 mm | 200 mm |
| 6741 – 7960 mm | 220 mm |
Wymiary silników w różnych pozycjach
Silnik bramy Compact można zamontować z boku (po lewej lub prawej stronie), z przodu lub nad bramą. Domyślnie montuje się silnik boczny po prawej lub lewej stronie.
| Pozycja silnika | Wymagana przestrzeń boczna (od strony silnika) | Wymagana dodatkowa przestrzeń nad głową |
| Silnik boczny | 320-390 mm | 0 mm |
| Górny silnik | 160 mm | 240-260 mm |
| Silnik przedni | 100 mm | 50 mm |
Szczegółowe obrazy i przeglądy wszystkich pozycji silnika i ich wymiarów można znaleźć w sekcji „Wymiary silnika”.
Dodatkowe miejsce na pokrywę ochronną w przypadku montażu zewnętrznego
Jeśli brama jest zamontowana poza obszarem, który ma zostać uszczelniony, w niektórych przypadkach montowana jest osłona ochronna pakietu bramy i silnika. Ta osłona ochronna jest dostępna tylko z silnikiem bocznym lub przednim. Osłona ochronna pakietu bramy i silnik przedni wymagają po 130 mm dodatkowej przestrzeni montażowej, a maksymalna szerokość bramy wynosi 5860 mm. W przypadku montażu silnika przedniego z osłoną ochronną, głębokość montażu będzie również większa, tj. 1080 mm.
Drzwi przejściowe
W przypadku wyboru drzwi przejściowych należy przestrzegać innych wymiarów montażowych niż w przypadku bramy bez drzwi przejściowych. W przypadku drzwi Compact z drzwiami przejściowymi do montażu wymagane jest 90 mm dodatkowej przestrzeni na górze. Z tego 50 mm potrzebne jest na specjalny profil dolny, a 40 mm na samozamykacz.
Pliki do pobrania:
Aby uzyskać szczegółowe informacje na temat wymiarów montażowych, pobierz rysunki techniczne.
