Selv om Compact-porten ikke tar mye plass, er det nødvendig med litt plass rundt portåpningen for å installere porten, sammenlignet med andre takporter. I dette tilfellet snakker vi om ledig plass på siden (venstre og høyre) over porten og ledig dybde (plass bak porten).
Merk: Alle dimensjoner som er oppgitt på denne siden er standarddimensjoner. Som vi sier, Compact-porten passer overalt, det finnes alltid en måte å få ting til å passe på. Hvis du er i tvil eller har spørsmål, kan du gjerne kontakte oss for å finne en alternativ løsning.
Hvor mye takhøyde er nødvendig?
Siden Compact-portpanelene foldes opp over portåpningen, er det nødvendig med en viss mengde ledig plass over portåpningen. Den nødvendige minimumsplassen avhenger av portens størrelse (jo flere portpaneler, jo høyere blir portpakken).
| Porthøyde (åpningsstørrelse) | Nødvendig plass øverst (over portåpningen) |
| 0 til 3080 mm høy | 420 mm |
| 3081 til 4300 mm høy | 520 mm |
| 4301 til 5520 mm høy | 630 mm |
| 5521 til 6740 mm høy | 770 mm |
| 6741 til 7960 mm høy | 890 mm |
I tillegg til denne takhøyden kreves det ekstra takhøyde hvis du har spesifikke motorposisjoner eller tilbehør på porten.
Motorposisjoner:
- Toppmotor (ekstra takhøyde for RC150/175 = 240 mm og for RC250-300 = 260 mm)
- Frontmotor (50 mm ekstra takhøyde)
Andre tibehør:
- Portpakkebeskyttelse: 130 mm ekstra takhøyde
- Kun sidemotorbeskyttelse: 45 mm ekstra takhøyde Gjennomgangsdør: 90 mm ekstra takhøyde
TIPS: Hvis du vil vite nøyaktig hvor mye plass du trenger rundt ønsket port, kan du be om et gratis tilbud via konfiguratoren. Alle mål er spesifisert i tilbudet.
Hvor mye ledig sideplass er nødvendig?

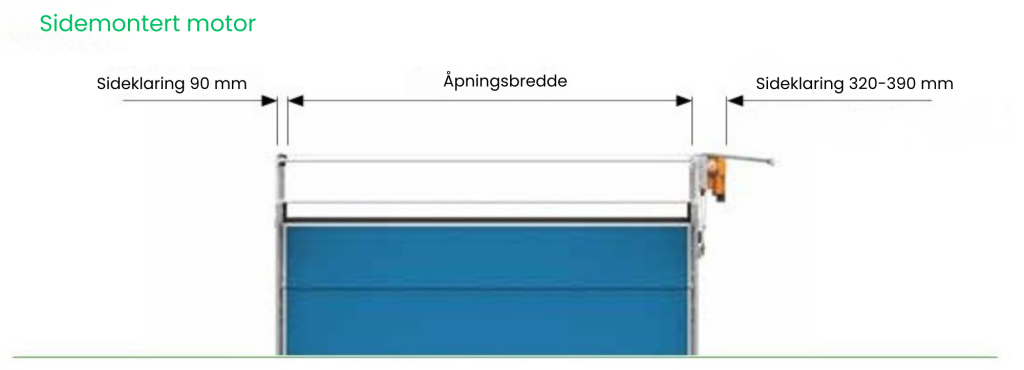

Standardinstallasjon for Compact-porten er en installasjon med motor på siden av porten (se bildet nedenfor). Alle Compact-porter trenger minst 90 mm på hver side for sideskinner. Siden hvor motoren er installert, krever 320 mm-390 sideplass.
- RC150/175: 320 mm
- RC250/300: 340 mm
- RC500R: 390 mm
En sidemotor kan installeres på begge sider av porten. Hvis det ikke er nok plass på siden, kan motoren installeres på toppen av eller foran portpakken.
Hvor mye dybde er nødvendig?

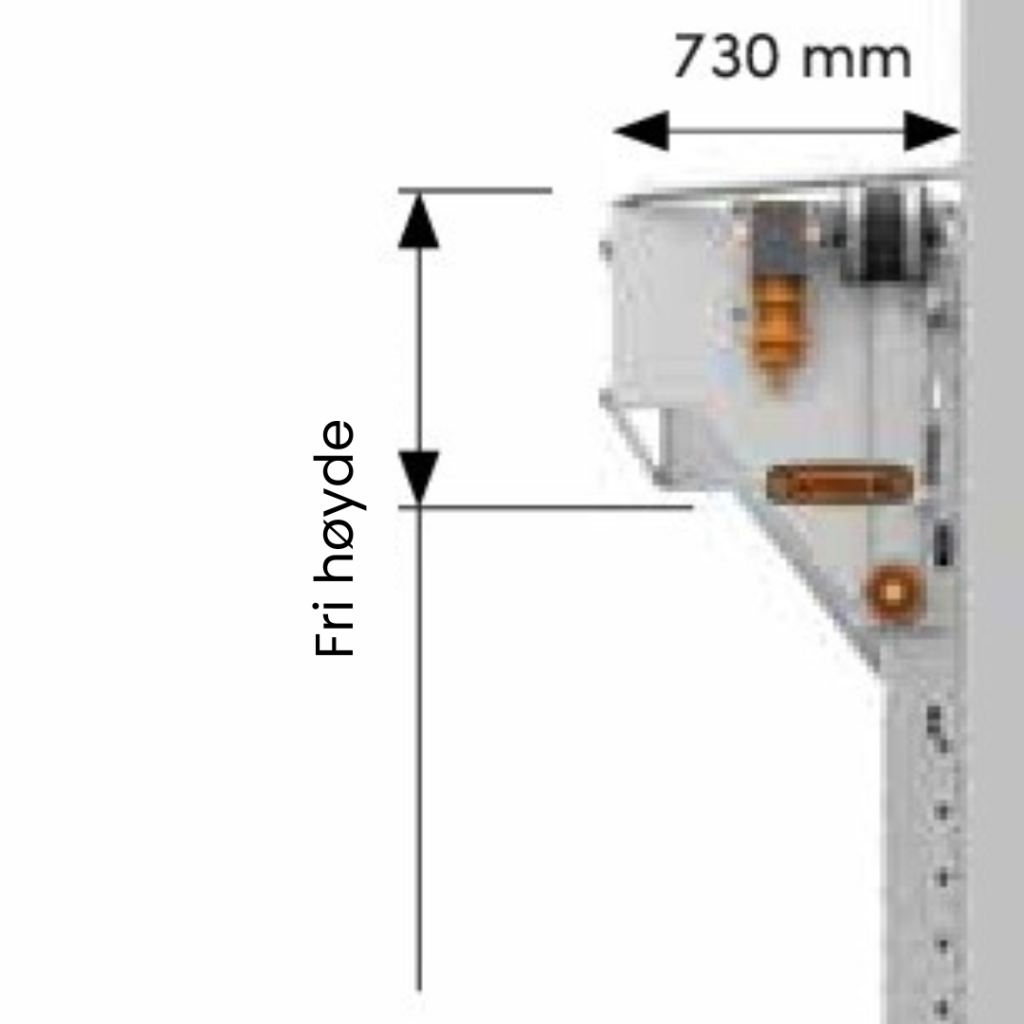

Portens dybde er 730 mm. Hvis motoren er montert på forsiden av porten, er dybden 970 mm.
Dybden på portsporene
Dybden på portsporene varierer avhengig av portstørrelsen. Finn størrelsen i tabellen nedenfor.
| Portens høyde | Sporets dybde (F) |
| 0 – 3080 mm | 140 mm |
| 3081 – 4300 mm | 160 mm |
| 4301 – 5520 mm | 180 mm |
| 5521 – 6740 mm | 200 mm |
| 6741 – 7960 mm | 220 mm |
Dimensjoner på motorene i forskjellige posisjoner
Motoren til Compact-porten kan monteres på siden, foran eller over porten. Som standard brukes en sidemotor som monteres på høyre eller venstre side.
| Type installasjon | Sideplass | Ekstra takhøyde |
| Sidemontert motor | 320-390 mm | 0 mm |
| Toppmotor | 160 mm | 240-260 mm |
| Frontmotor | 100 mm | 50 mm |
For detaljerte bilder av motorinstallasjoner og dimensjoner, vennligst les «Hvor mye plass trenger Compact-motoren?»
Beskyttelsesdeksel for utvendig montering
Hvis porten er montert på utsiden, blir det i noen tilfeller lagt til et beskyttelsesdeksel for portpakken og motoren. Dette kan kun brukes med en side- eller frontmotor. Beskyttelsesdekselet til portpakken og frontmotoren krever hver 130 mm ekstra plass for montering, og maksimal bredde er 5860 mm.
Gangdør
Hvis du ønsker å ha en luke i porten, kreves det 90 mm ekstra plass øverst for montering. Av dette kreves 50 mm for den spesielle bunnprofilen og 40 mm for portlukkeren. Hvis du installerer en frontmotor med beskyttelsesdeksel, vil også installasjonsdybden være dypere, nemlig 1080 mm.
Last ned tekniske tegninger
For detaljert informasjon om installasjonsdimensjoner, last ned de tekniske tegningene.
