Aandrijving

Motoren

Alle Compact vouwdeuren worden aangedreven door elektro motoren. Het type motor wordt in principe bepaald door het gewicht en de afmetingen van het deurblad. Daarnaast speelt uiteraard mee waar en hoe de deur gebruikt gaat worden. Heeft u krachtstroom of niet? Moet de deur extra snel openen? Moet de vouwdeur vaak open en dicht?

Compact motoren zijn herkenbaar aan de oranje kleur.
Rolflex

De Compact motor is herkenbaar aan de oranje kleur en wordt standaard links of rechts van de deur geplaatst. Bij beperkte ruimte is het optioneel mogelijk de motor voor of boven het deurenpakket te plaatsen.

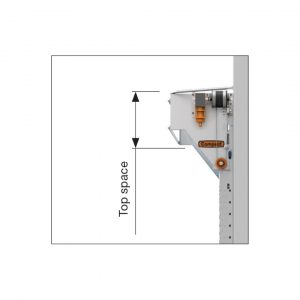

Compact vouwdeur zij motor
Zijmotor

Compact deuren worden standaard uitgevoerd met een zijmotor links of rechts.

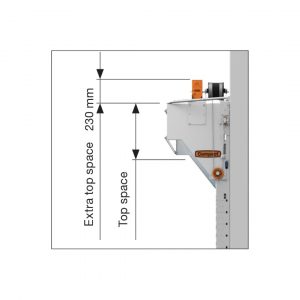

Compact vouwdeur top motor
Topmotor

Wanneer er minder dan 320 mm zijruimte aanwezig is kan gekozen worden voor een topmotor. Hiervoor is 230 mm extra bovenruimte nodig.

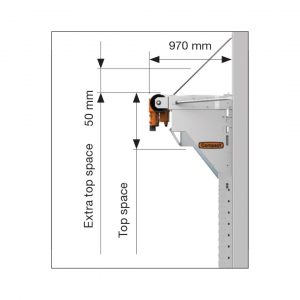

Compact vouwdeur front motor
Frontmotor

Als er minder dan 320 mm zijruimte en 230 mm bovenruimte is, is de frontmotor een optie.

Maximum gewicht deurblad is 275 kg.

Maximum deurhoogte 5520 mm

Overzicht typen motoren Compact vouwdeuren

MotorSpanningSnelheidInschakelVermogenStekkerMax. Gewicht
RC1501x230V 50Hz19 cm/sec25% IP540.75 kW2-polig 16A155 kg
RC1753x400V 50Hz19 cm/sec60% IP540.75 kW5-polig 16A190 kg
RC2503x400V 50Hz19 cm/sec60% IP541.1 kW5-polig 16A275 kg
RC3003x400V 50Hz19 cm/sec60% IP542.0 kW5-polig 16A389 kg
RC300T3x400V 50Hz15 cm/sec60% IP542.0 kW5-polig 16A455 kg
  • Draairichting standaard ingesteld: Rechts
  • Noodhandslinger in geval van stroomuitval
  • 4x potentiaalvrij contact
  • Kabellengte tussen motor en besturingskast: 7 meter
  • Stekker bij 3x400V : 5-polig, 16A
  • Stekker bij 1x230V : 2-polig, 16A
  • Trafo in besturing 24V DC, maximale belasting 250mA

Vraag naar de opties voor:

  • Intensief gebruik (Extra bescherming)
  • Andere spanningen (3x230V of 60Hz)
  • Noodhandketting
  • Verlengde kabel: 15 meter

Snelloopmotor

Snelloopmotoren bieden in bepaalde situaties veel voordelen ten opzicht van een standaard motor. Energiebesparing en efficiëntie zijn voor de meeste klanten de reden om te kiezen voor een snelloopmotor.

Compact vouwdeuren met snelloop motor

Standaard levering met:

  • Noodhandketting
  • Lichtgordijnbeveiliging
  • LCD monitor
  • inschakelduur 80% met beschermklasse IP65

Specificaties

  • Snelloopmotor: RC500R met frequentiebesturing (slow start en slow stop)
  • Openingssnelheid instelbaar tot maximaal 60cm/sec
  • Sluitsnelheid 20cm/sec

Let op: Neutraal verplicht

.

  • Afwijkende inbouwmaat (benodigde zijruimte is minimaal 350mm)
  • Dagmaatbreedte max 5000mm
  • Deurbladgewich max 190kg

De motor van de Compact vouwdeur wordt geactiveerd door de besturing en meerdere soorten bedieningsopties. Lees meer op de pagina’s over besturing en bedieningsopties.
