Wat zijn de inbouwmaten van de Compact deur?
Alhoewel de Compact vouwdeur weinig inbouwruimte nodig heeft, zijn er toch wel zaken waar u op moet letten bij installatie van de deur. Vooral de bovenruimte, zijruimte en inbouwdiepte zijn van belang. Op deze pagina vindt u alle informatie over inbouwmaten van de Compact deur.
Opmerking: alle minimale afmetingen op deze pagina gaan uit van standaard installatie. Wij zeggen altijd: de Compact deur past overal. Dus als u twijfelt of de deur wel of niet gaat passen in uw ruimte, dan zijn er vaak nog meer opties om de deur te laten passen. Neemt u contact met ons op voor mogelijke alternatieve oplossingen.
Hoeveel bovenruimte heb ik nodig?

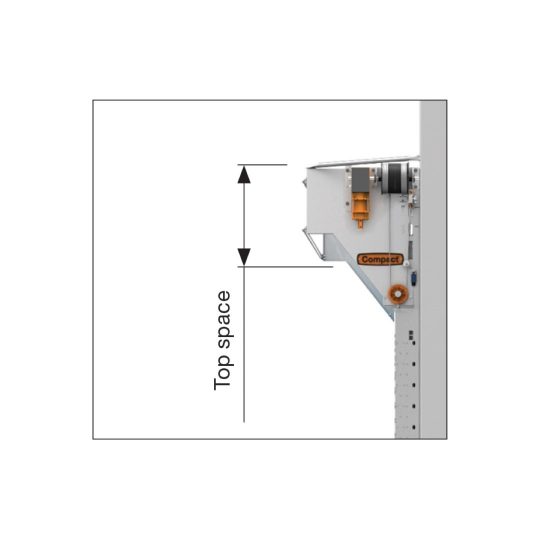

Aangezien de Compact deur panelen zich opvouwen boven de deuropening, is er extra ruimte boven de deur nodig. De minimale vrije bovenruimte hangt af van de hoogte van de deur. Hoe meer panelen er nodig zijn, hoe groter het deurpakket boven de deuropening is.
| Deurhoogte (dagmaat) | Benodigde bovenruimte (boven dag) |
| 0 tot 3080 mm hoog | 420 mm |
| 3081 tot 4300 mm hoog | 520 mm |
| 4301 tot 5520 mm hoog | 630 mm |
| 5521 tot 6740 mm hoog | 770 mm |
| 6741 tot 7960 mm hoog | 890 mm |
Naast deze bovenruimte komt er extra bovenruimte bij wanneer u specifieke motorposities of accessoires op uw deur heeft.
Motorposities:
- Topmotor (extra bovenruimte bij RC150/175 = 240 mm en bij RC250-300 = 260 mm)

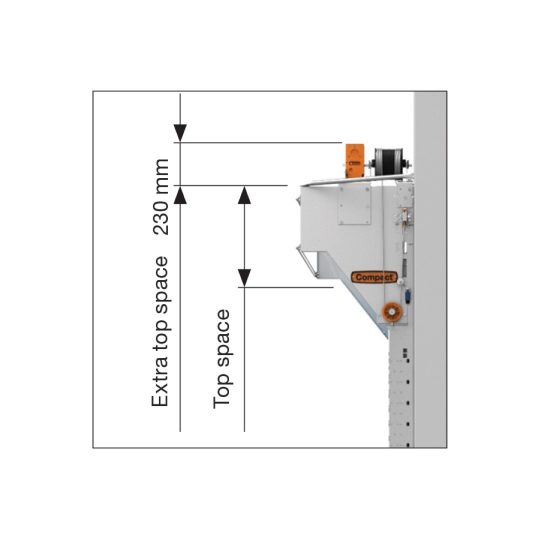

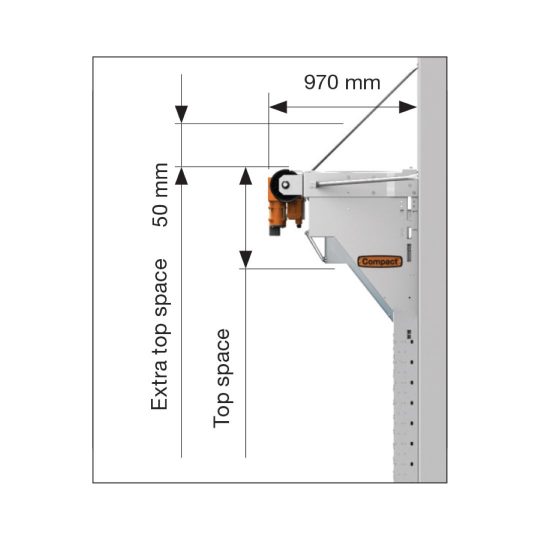

- Frontmotor (50 mm extra bovenruimte)
Andere opties:
- Beschermkap deurpakket: 130 mm extra bovenruimte
- Alleen beschermkap zijmotor: 45 mm extra bovenruimte
- Loopdeur: 90 mm extra bovenruimte
TIP: als u precies wilt weten hoeveel ruimte u rondom de door u gewenste deur nodig heeft, kunt u via de configurator een vrijblijvende offerte aanvragen. In de offerte staan alle maten gespecificeerd.
Hoeveel zijruimte heb ik nodig?
Standaard wordt de motor aan de zijkant (links of rechts) van de Compact deur gemonteerd. Aan beide zijden is in ieder geval 90 mm zijruimte nodig voor de rails. De kant van de motor heeft een minimale zijruimte nodig van 320 mm (rails en motor). Deze exacte zijruimte verschilt per motortype:
- RC150/175: 320 mm
- RC250/300: 340 mm
- RC500R: 390 mm
Hoeveel inbouwdiepte heb ik nodig?
De diepte van het deurpakket bij een standaard zijmotor is 730 mm.
Bij een frontmotor RC150/175 is de diepte 1020 mm en bij een zwaardere RC250 motor is dit 1040 mm.
Dikte van de rails

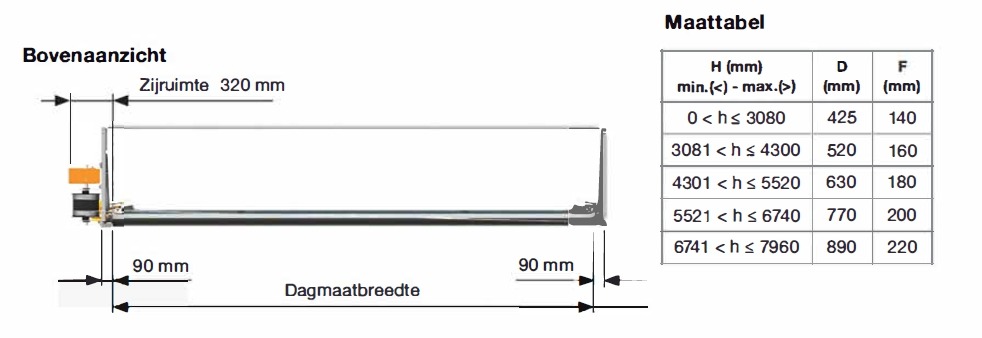

De dikte van de geleiderails is ook afhankelijk van de deurmaat. De benodigde afmetingen vindt u in de maattabel.
| Hoogte van de deur | Dikte rails (F) |
| 0 – 3080 mm | 140 mm |
| 13081 – 4300 mm | 160 mm |
| 4301 – 5520 mm | 180 mm |
| 5521 – 6740 mm | 200 mm |
| 6741 – 7960 mm | 220 mm |
Afmetingen motoren in verschillende posities
De motor van de Compact deur kan aan de zijkant (links of rechts), voorkant of boven de deur worden gemonteerd. Standaard wordt een zijmotor gebruikt die aan de rechter- of linkerkant wordt gemonteerd.
| Motorpositie | Zijruimte benodigd (motorzijde) | Extra bovenruimte nodig |

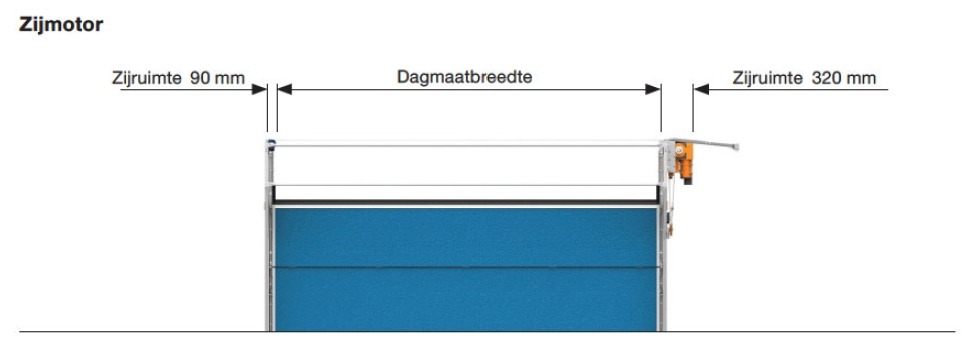

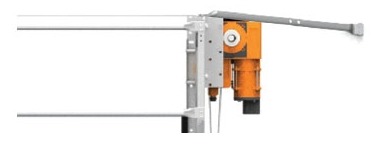

| Zij motor | 320-390 mm | 0 mm |

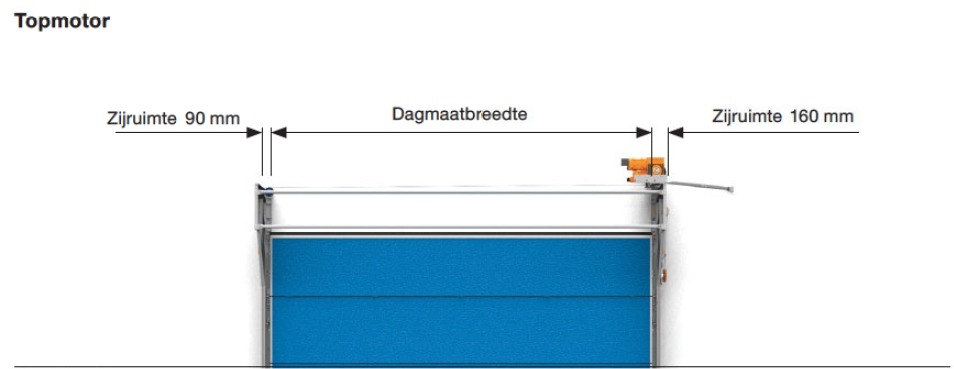

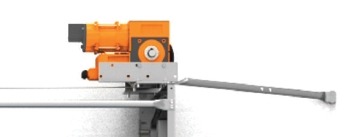

| Top motor | 160 mm | 240-260 mm |

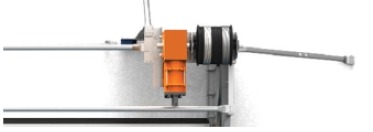

| Front motor | 100 mm | 50 mm |

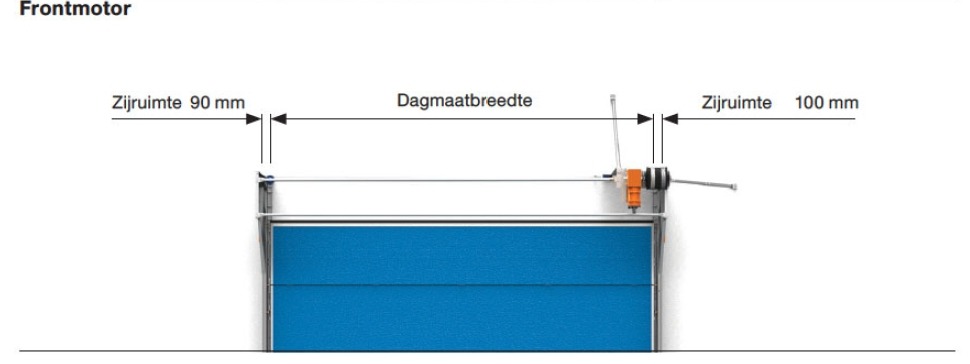

Voor gedetailleerde afbeeldingen en overzichten van alle motorposities en hun maten kijkt u bij “afmetingen motoren“.
Extra ruimte voor beschermkap bij externe montage
Als de deur buiten de af te sluiten ruimte wordt gemonteerd, wordt in sommige gevallen een beschermkap voor het deurpakket en de motor gemonteerd. Deze beschermkap is alleen beschikbaar bij een zij- of frontmotor. De beschermkap van het deurpakket heeft 130 mm extra bovenruimte nodig en de maximale deurbreedte is 5860 mm. Monteert u een frontmotor met beschermkap dan wordt ook de inbouwdiepte dieper, namelijk 1080 mm.
Loopdeur
Als u kiest voor een loopdeur moet u andere inbouwmaten in acht nemen dan bij een deur zonder loopdeur. Als u een Compact deur met een loopdeur wilt, is er 90 mm extra bovenruimte nodig voor installatie. Hiervan is 50 mm nodig voor het speciale bodemprofiel en 40 mm voor de deurdranger.
Downloads:

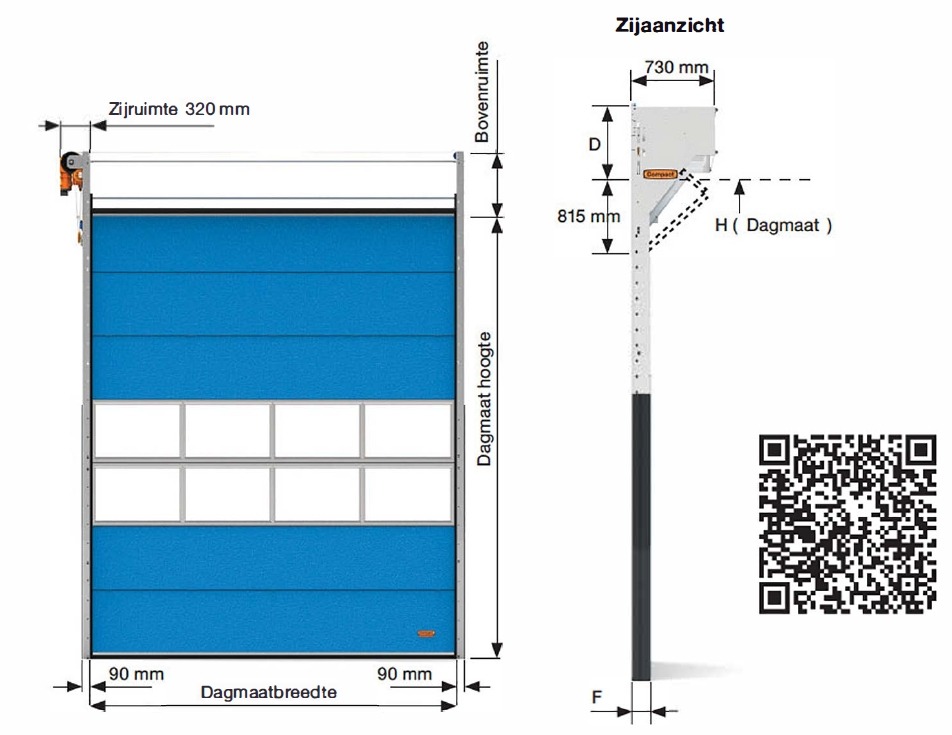

Voor uitgebreide informatie over inbouwmaten, download u de technische tekeningen.
