Quando si sceglie o si sostituisce una porta industriale, non conta solo la dimensione dell’apertura della porta, ma soprattutto lo spazio che la circonda. Le porte sezionali richiedono infatti misure di installazione specifiche: spazio superiore, spazio laterale e profondità di installazione. Se questo spazio non c’è, l’installazione può diventare più complicata, o talvolta addirittura impossibile.
In questo articolo informativo spieghiamo di quanto spazio hanno bisogno le porte sezionali, come la forma del tetto e l’altezza del soffitto influiscono su questo aspetto e quali sono le opzioni disponibili quando lo spazio a disposizione è limitato.
Quali sono le misure standard di installazione per le porte sezionali?
Sebbene le misure esatte varino a seconda del produttore, le porte sezionali richiedono solitamente quanto segue:
1. Spazio superiore (altezza sopra l’apertura)
Di solito è compreso tra 115 e 510 mm, a seconda di:
- Il tipo di sistema di guide (orizzontale, basso, alto, inclinato che segue la pendenza del tetto)
- La presenza di molle di torsione
- La posizione del motore
2. Spazio laterale (a sinistra e a destra dell’apertura)
Per le guide e i fissaggi sono generalmente necessari 90 mm per lato.
In caso di porte più grandi o motori speciali, lo spazio necessario può essere maggiore.
3. Profondità di installazione (spazio all’interno dell’edificio)
L’anta della porta scorre orizzontalmente all’interno dell’edificio.
Pertanto, la profondità di installazione deve essere almeno pari all’altezza della porta, più lo spazio aggiuntivo necessario per le guide e il motore.
In pratica ciò significa che:
una porta alta 3 metri richiede all’interno una profondità libera di circa 3-3,5 metri.
Che influenza hanno l’altezza del soffitto e la forma del tetto?
L’altezza del soffitto e la forma del tetto giocano un ruolo importante nella scelta del sistema di binari.
Il soffitto è troppo basso?
Allora la porta deve essere installata con un sistema a binario basso. Tuttavia, questo spesso limita il posizionamento dell’illuminazione, della ventilazione e delle tubazioni.
Tetto inclinato?
In questo caso spesso si opta per un sistema di binari che segue la linea del tetto. Si tratta spesso di un’opzione con un costo aggiuntivo. È possibile solo se la porta non è posizionata direttamente sotto il colmo del tetto a due falde.
Capannoni alti?
In tal caso si utilizza un sistema a binario alto o verticale. Ciò richiede più spazio in altezza e spesso il motore viene posizionato molto più in alto.
Ostacoli quali tubature, rubinetti o canaline per cavi?
Le porte sezionali possono entrare in conflitto con gli impianti esistenti, rendendo necessari degli adeguamenti.
Cosa succede se lo spazio disponibile è troppo limitato?
Se non c’è spazio sufficiente per il sistema di guide o il meccanismo a molle di torsione, possono verificarsi i seguenti problemi:
1. Spostamento degli impianti
I condotti di ventilazione, l’illuminazione, gli sprinkler o le canaline per cavi devono essere spostati.
Questo è spesso costoso e richiede molto tempo.
2. Costruzioni personalizzate
Potrebbero essere necessari binari speciali ribassati, molle accorciate o alloggiamenti motore modificati, solitamente disponibili a un costo aggiuntivo.
3. Limitazioni d’uso
Una porta che si adatta perfettamente può talvolta presentare:
- Altezza di apertura limitata
- Maggiore probabilità di usura
- Maggiore frequenza di manutenzione
4. A volte la porta semplicemente non è adatta
Nelle ristrutturazioni o nei magazzini con molte installazioni, capita spesso che una porta sezionale non sia tecnicamente applicabile.
Quali alternative esistono in caso di spazio insufficiente sopra la testa?
Quando lo spazio superiore o la profondità di incasso sono limitati, spesso si cercano sistemi in cui la porta non debba scorrere verso l’interno o non richieda binari sul soffitto. In tal caso è possibile optare per una porta avvolgibile, ma queste porte hanno spesso valori di isolamento inferiori o non offrono la possibilità pratica di integrare una porta pedonale.
Un’altra alternativa è la porta Compact, perché:
- Non utilizza binari a soffitto
- Non necessita di molle di torsione
- Ripiega l’anta sopra l’apertura
- Richiede una profondità di installazione minima
- Non blocca impianti quali illuminazione o rubinetteria
Questo rende la porta Compact adatta a situazioni in cui:
- Gli impianti esistenti non possono essere spostati
- La ristrutturazione avviene in uno spazio ristretto
- Gli architetti desiderano un soffitto pulito e privo di binari
- La logistica interna (carrelli elevatori, nastri trasportatori) non deve essere ostacolata

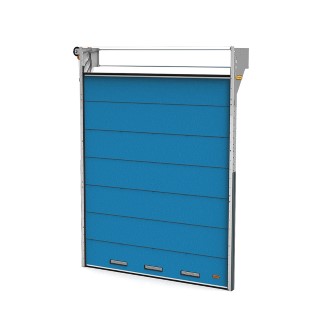

Porta compatta
Sommario
Le porte sezionali richiedono misure di installazione precise: spazio superiore, spazio laterale e profondità.
Se tale spazio non è disponibile, a causa dell’altezza del soffitto, della forma del tetto o della presenza di impianti, il montaggio può risultare più difficile o impossibile.
In situazioni con spazio superiore limitato o con molti impianti nel soffitto, un’alternativa senza binari, come la porta Compact, può essere una soluzione pratica e di facile manutenzione.
