Anche se il portone Compact non occupa molto spazio, rispetto ad altre portone sezionali è necessario un po’ di spazio intorno all’apertura del portone per installare. In questo caso si parla di spazio libero laterale (sinistro e destro), spazio sopra la porta e di profondità libera (spazio dietro la porta).
Nota: tutte le dimensioni menzionate in questa pagina sono dimensioni con il installazione standard. Come si dice, la porta Compact si adatta ovunque, c’è sempre un modo per adattare le cose. Se hai dubbi o domande, non esitare a contattarci per trovare una soluzione alternativa.
Quanto spazio in testa è necessario?
Poiché i pannelli del portone Compact si ripiegano sopra l’apertura del portone, è necessaria una certa quantità di spazio libero sopra l’apertura. Lo spazio minimo richiesto dipende dalle dimensioni del portone (più pannelli, più alto è il pacchetto porta).
Oltre a questo spazio architrave, è possibile ottenere ulteriore spazio architrave in base alla posizione del motore o agli accessori specifici sulla porta.
Posizioni del motore:

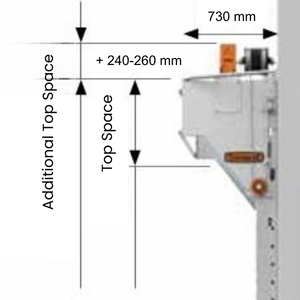

- Motore superiore (spazio architrave aggiuntivo per RC150/175 = 240 mm e per RC250-300 = 260 mm)

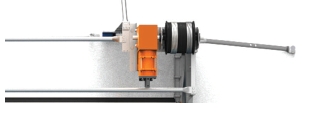

- Motore anteriore (50 mm di spazio architrave aggiuntivo)
Altre opzioni:
- Protezione del pacchetto porta: 130 mm di spazio architrave aggiuntivo
- Solo protezione motore laterale: 45 mm di spazio architrave aggiuntivo
- Porta pedonale: 90 mm di spazio architrave aggiuntivo
SUGGERIMENTO: Per sapere esattamente quanto spazio ti serve attorno alla porta desiderata, puoi richiedere un preventivo gratuito tramite il configuratore. Tutte le dimensioni sono incluse nel preventivo.
Quanto spazio libero laterale è necessario?

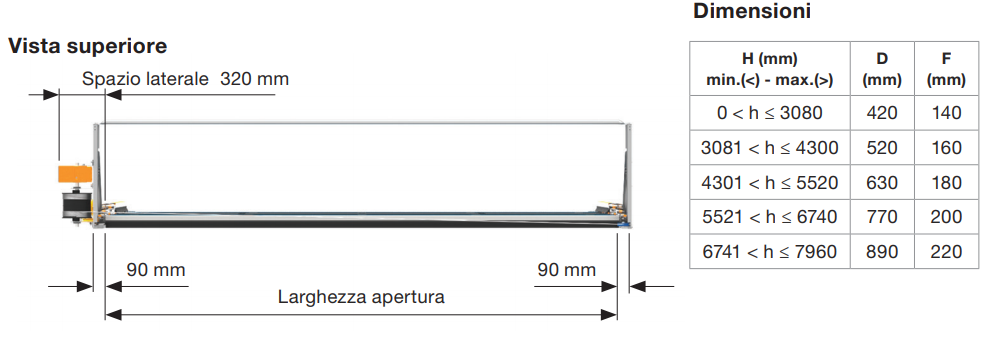

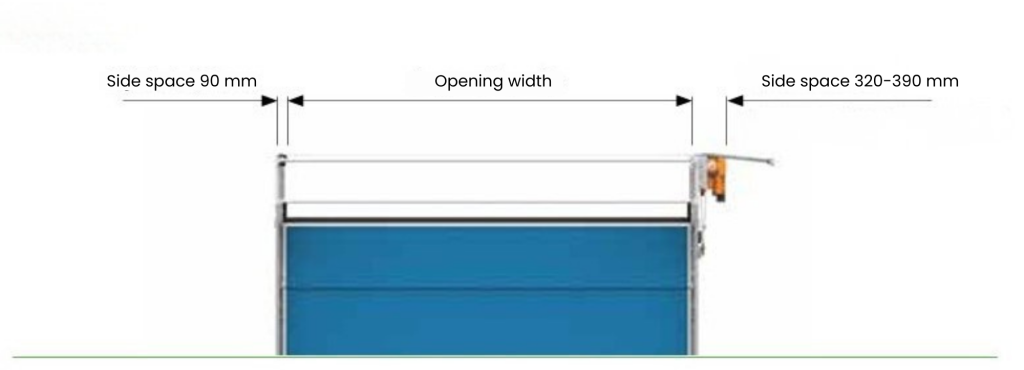

L’installazione standard per il portone Compact è un’installazione con un motore a lato (vedi immagine sotto). Tutte il portoni Compact richiedono un minimo di 90 mm su ciascun lato per i binari laterali. Il lato su cui è installato il motore richiede uno spazio laterale di 320-390 mm.
Lo spazio laterale richiesto dipende dal tipo di motore:
- RC150/175: 320 mm
- RC250/300: 340 mm
- RC500R: 390 mm
Un motore laterale può essere installato su entrambi i lati del portone. Se lo spazio laterale non è sufficiente, il motore può essere installato sopra o davanti al pacchetto del portone.
Quanta profondità è necessaria?

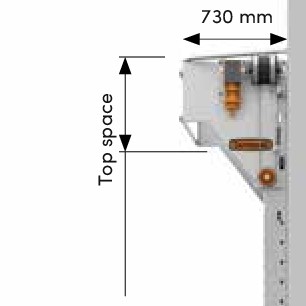

La profondità del pacchetto portone è di 730 mm. Per un motore anteriore RC150/175, la profondità è di 1020 mm, mentre per un motore RC250 più pesante è di 1040 mm.
Dimensioni Binari
La profondità dei binari del portone varia a seconda delle dimensioni del portone. Trova le taglie nella tabella sottostante.
| Altezza del portone | Profondita binari (F) |
| 0 – 3080 mm | 140 mm |
| 13081 – 4300 mm | 160 mm |
| 4301 – 5520 mm | 180 mm |
| 5521 – 6740 mm | 200 mm |
| 6741 – 7960 mm | 220 mm |
Dimensioni dei motori in diverse posizioni
Il motore del portone Compact può essere montato lateralmente, anteriormente o sopra il portone. L’impostazione predefinita considera un motore laterale che può essere installato indifferentemente sul lato destro o sinistro.
| Posizione del motore | Spazio laterale | Spazio sopra la testa |
| Motore laterale | 320-390 mm | 0 mm |
| Motore superiore | 160 mm | 240-260 mm |
| Motore anteriore | 100 mm | 50 mm |
Per immagini dettagliate dell’installazione e del dimensionamento del motore, leggere “Spazio motore“
Carter di protezione per installazione esterna
Se la porta è installata all’esterno, in alcuni casi viene aggiunta una copertura protettiva per il pacchetto della porta ed il motore. Questo può essere utilizzato solo con un motore laterale o anteriore. La copertura protettiva del pacchetto porta e il motore anteriore richiede per ognuno 130 mm di spazio aggiuntivo per il montaggio e la larghezza massima è di 5860 mm.
Porta pedonale
Se si desidera avere una portina pedonale inserita nella porta, per l’installazione è necessario uno spazio superiore aggiuntivo di 90 mm. Di questi occorrono 50 mm per lo speciale profilo inferiore e 40 mm per il chiudiporta.
Per informazioni dettagliate sulle dimensioni di installazione, scaricate i disegni tecnici nella nostra pagina dei download.
