Même si la porte Compact ne prend pas beaucoup de place, par rapport aux autres portes basculantes, il y a un peu d’espace nécessaire autour de l’ouverture de la porte pour installer la porte. Dans ce cas, on parle d’espace libre sur le côté (gauche et droit) en haut de la porte et de profondeur libre (espace derrière la porte).
Remarque: toutes les dimensions mentionnées sur cette page sont des dimensions d’une installation standard. Comme on dit, la porte Compact s’adapte partout, il y a toujours un moyen d’adapter la porte. Si vous avez des doutes ou des questions, n’hésitez pas à nous contacter pour trouver une solution alternative.
Combien d’espace au-dessus est nécessaire?
Comme les panneaux de porte Compact se replient au-dessus de l’ouverture de la porte, un certain espace libre est nécessaire au-dessus de l’ouverture de la porte. L’espace minimum requis dépend de la taille de la porte (plus il y a de panneaux de porte, plus le paquet de porte est haut).
| Hauteur porte | Espace libre au-dessus |
| 0 tot 3080 mm hauteur | 420 mm |
| 3081 tot 4300 mm hauteur | 520 mm |
| 4301 tot 5520 mm hauteur | 630 mm |
| 5521 tot 6740 mm hauteur | 770 mm |
| 6741 tot 7960 mm hauteur | 890 mm |
En plus de cette hauteur libre, une hauteur libre supplémentaire est nécessaire avec certains emplacements de moteur ou accessoires installés sur votre porte.
Emplacements du moteur :
- Moteur supérieur (hauteur libre supplémentaire : 240 mm pour RC150/175 et 260 mm pour RC250-300)
- Moteur avant (hauteur libre supplémentaire : 50 mm)
Autres options :
- Capot de Protection de porte : 130 mm de hauteur libre supplémentaire
- Protection de moteur latéral : 45 mm de hauteur libre supplémentaire
- Portillon : 90 mm de hauteur libre supplémentaire
CONSEIL : Pour connaître précisément l’espace nécessaire autour de votre porte, demandez un devis gratuit via le configurateur. Toutes les dimensions sont incluses dans le devis.
Combien d’espace latéral libre est nécessaire?

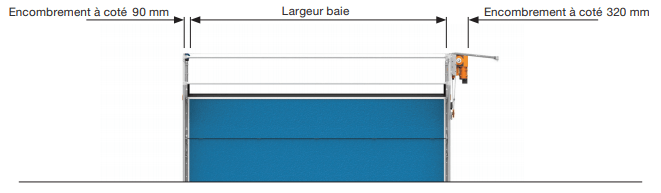

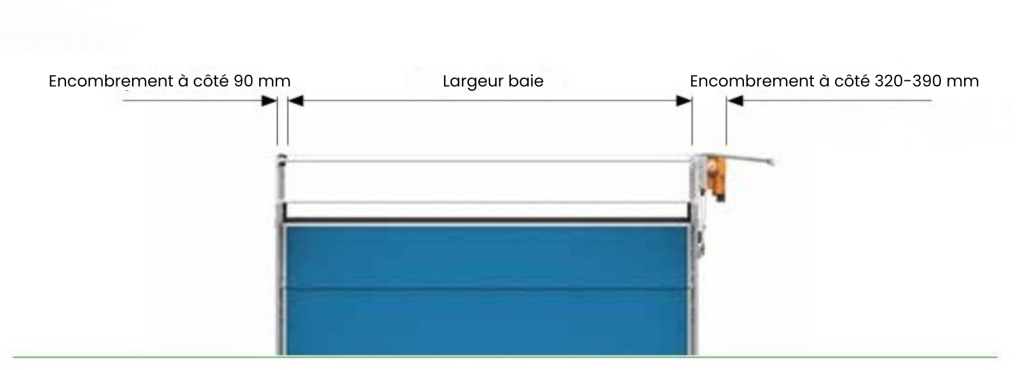

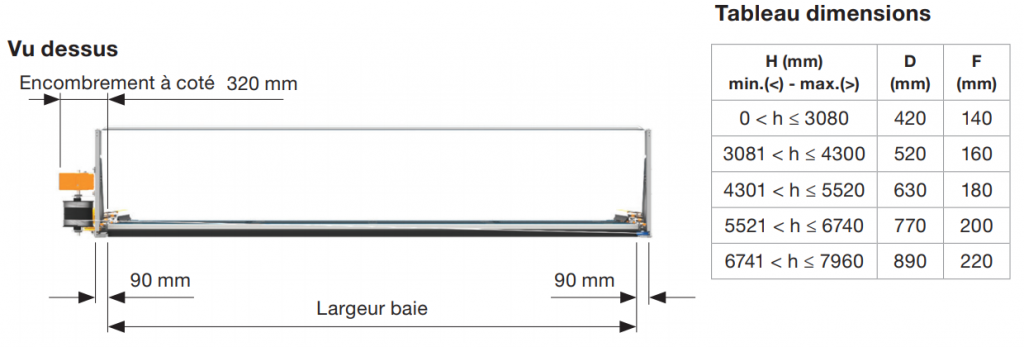

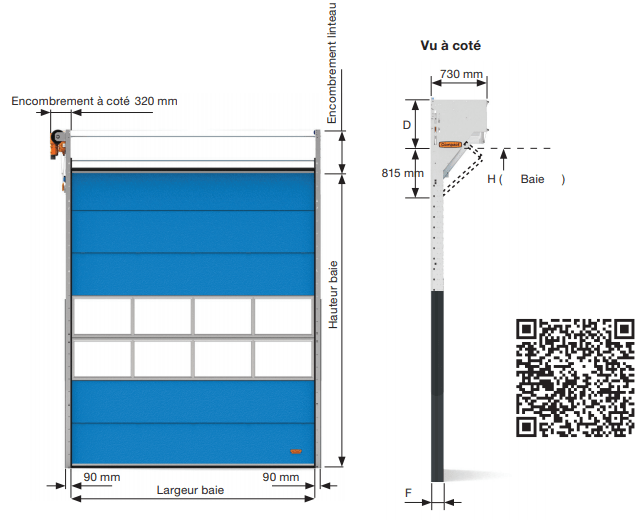

L’installation standard pour la porte Compact est une installation avec un moteur sur le côté de la porte (voir l’image ci-dessous). Toutes les portes Compact nécessitent un minimum de 90 mm de chaque côté pour les rails latéraux. Le côté sur lequel le moteur est installé nécessite un espace latéral au minimum de 320 mm.
Espace latéral par moteur:
- RC150/175: 320 mm
- RC250/300: 340 mm
- RC500R: 390 mm
Un moteur latéral peut être installé de chaque côté de la porte. S’il n’y a pas assez d’espace sur le côté, le moteur peut être installé au-dessus ou au front de la porte.
Quelle profondeur faut-il?
La profondeur du paquet de porte est de 730 mm. Si le moteur est installé sur le devant de la porte, la profondeur est de 1020 à 1040 mm.

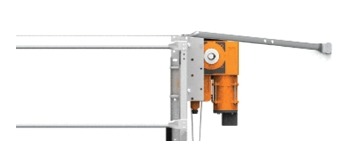

Moteur latéral

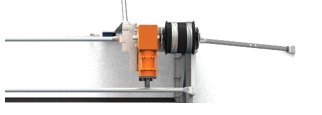

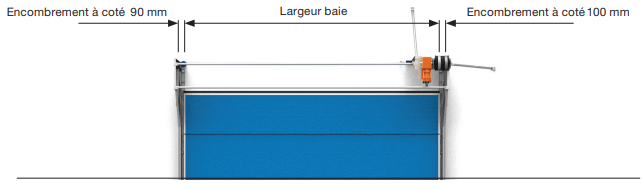

Moteur au front

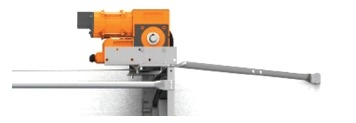

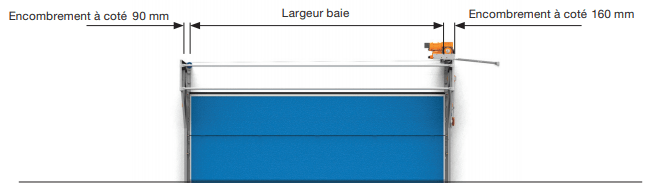

Moteur au-dessus
Les Rails
La profondeur des rails de porte varie en fonction de la taille de la porte. Trouvez la taille dans le tableau ci-dessous.
| Hauteur de la porte | Profondeur des rails (F) |
| 0 – 3080 mm | 140 mm |
| 3081 – 4300 mm | 160 mm |
| 4301 – 5520 mm | 180 mm |
| 5521 – 6740 mm | 200 mm |
| 6741 – 7960 mm | 220 mm |
Dimensions des moteurs dans différentes positions
Le moteur de la porte Compact peut être monté sur le côté, à l’avant ou au-dessus de la porte. Par défaut, un moteur latéral est utilisé qui est monté sur le côté droit ou gauche.
| Position moteur | Espace libe lateral | Espace libre au-dessus |
| Moteur lateral | 320-390 mm | 0 mm |
| Moteur supérieur | 160 mm | 240-260 mm |
| Moteur frontal | 100 mm | 50 mm |
Pour des images détaillées des installations et du dimensionnement du moteur, veuillez lire Espacement du moteur.
Capot de protection pour installation à l’extérieure
Si la porte est installée à l’extérieure, un capot de protection pour l’ensemble porte et le moteur est ajouté dans certains cas. Cela ne peut être utilisé qu’avec un moteur latéral ou avant. Le capot de protection du paquet de porte et le moteur avant nécessitent chacun 130 mm d’espace supplémentaire pour le montage et la largeur maximale est de 5860 mm.
Portillon
Si vous souhaitez avoir un portillon intégré dans votre porte, un espace supérieur supplémentaire de 90 mm est requis pour l’installation. Sur ce total, 50 mm sont nécessaires pour le profilé du bas et 40 mm pour le ferme-porte.
Téléchargements
Pour des informations détaillées sur les dimensions d’installation, téléchargez les dessins techniques sur notre page de téléchargement.
