Commandes

Commandes

Toutes les portes Compact sont commandes par un moteur électrique. Le choix du moteur est déterminé par les dimensions et le poids de la porte. En outre, d’autres facteurs propres à l’utilisateur ont une influence sur ce choix. Quel type d’alimentation est disponible? Avez-vous besoin d’une vitesse d’ouverture élevée? À quelle fréquence la porte doit-elle être ouverte et fermée?

Les moteurs Compact ont une couleur orange distinctive.
Le moteur orange

Le moteur de porte Compact est reconnaissable à sa couleur orange et est généralement monté à gauche ou à droite de la porte (standard). S’il y a peu d’espace, le moteur peut être installé devant ou au-dessus de l’ensemble de porte (une option).

Porte Compact Moteur latéral
Moteur latéral

Les portes Compact sont équipées par défaut d’un moteur latéral. Si l’espace disponible est insuffisant, on peut également opter pour un moteur posé au-dessus ou à l’avant.

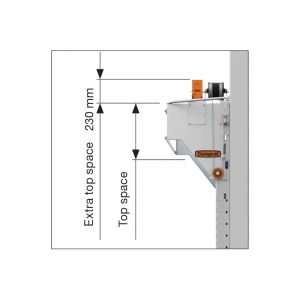

porte Compact Moteur en dessus
Moteur en dessus

Ce type de moteur est nécessaire lorsque l’espace sur les côtés du cadre est inférieur à 320 mm. Un espace supplémentaire de 230 mm au-dessus de l’encadrement de la porte est nécessaire pour ce moteur.

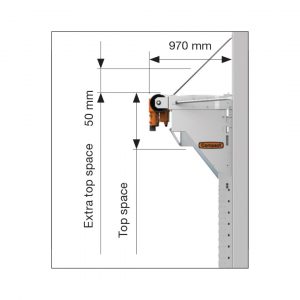

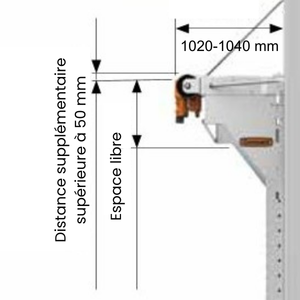

Porte Compact  Moteur à front
 Moteur à front

Ce type de moteur est nécessaire lorsque l’espace latéral est inférieur à 320 mm et l’espace supérieur est inférieur à 230 mm.

Le poids total des panneaux de porte ne peut pas dépasser 275 kg.

La hauteur maximale de la porte est de 5520 mm

Aperçu des types de moteur

MoteurTensionVitesse Cycle de travail  PuissancePrise d’alimentationMax. Poids
RC1501x230V 50Hz19 cm/s25% IP540.75 kW2-broche, 16A155 Kg
RC1753x400V 50Hz19 cm/s60% IP540.75 kW5-broche, 16A190 Kg
RC2503x400V 50Hz19 cm/s60% IP541.1 kW5-broche, 16A275 Kg
RC3003x400V 50Hz19 cm/s60% IP542.0 kW5-broche, 16A389 Kg
RC300T3x400V 50Hz15 cm/s60% IP542.0 kW5-broche, 16A455 Kg
  • Rotation: droite
  • Manivelle d’urgence manuelle en cas de panne de courant
  • 4 contacts secs
  • Longueur de câble entre le moteur et le boîtier de commandes: 7 mètres
  • Trafo en contrôle 24V DC, max. 250mA

Renseignez-vous sur les options pour:

  • Utilisation intensive (protection supplémentaire)
  • Autres tensions (3x230V de 60Hz)
  • Manivelle d’urgence·
  • Extension entre le moteur et le boîtier de commande: 15 mètres

Moteur grande vitesse

Lors de l’utilisation d’un moteur à grande vitesse, le temps d’ouverture d’une porte est relativement réduit. Cela entraîne une perte d’énergie minimale. De plus, les ouvriers et les marchandises sont mieux protégés des conditions climatiques difficiles.

Lors de chargements et déchargements avec des chariots à fourche, une ouverture de porte rapide est non seulement souhaitée pour une meilleure efficacité, mais également pour empêcher les dommages causés par des collisions.

Porte Compact moteur grande vitesse

Équipement par défaut :

  • Treuil de secours
  • Sécurité rideau cellule
  • Afficheur LCD
  • Moteur + Boitier: Cycle de travail de 80 % avec indice de protection IP65

Détails du produit:

  • Moteur grande vitesse (RC500R) avec contrôle de fréquence (démarrage et arrêt lents)
  • Vitesse d’ouverture IP réglable jusqu’à 60 cm/s
  • Vitesse de fermeture 20 cm/s

Note: broche neutre nécessaire

  • Dimension de l’installation de déviation (encrombrement nécessaire 350mm)
  • Largeur d’ouverture jusqu’à 5000 mm
  • Poids des panneaux de porte: 190 kg

Le moteur de la porte Compact est activé par le boîtier de commande et plusieurs unités de commande supplémentaires. En savoir plus sur les commandes ou les unités de commande ici.
