Les portes industrielles sont souvent considérées comme des éléments indépendants du bâtiment. En réalité, elles influencent directement la structure, la façade, les installations techniques et l’organisation fonctionnelle des espaces.
Un système de porte qui semble parfaitement adapté sur un plan de façade peut créer des problèmes plus tard si ses rails entrent en conflit avec des gaines de ventilation, des sprinklers, l’éclairage, des ponts roulants ou des équipements de production.
En intégrant le système de porte dès les premières phases de conception, les architectes peuvent éviter les conflits, limiter les modifications ultérieures et conserver davantage de liberté dans leur projet.
Voici sept erreurs fréquentes à éviter.
Les 7 erreurs en un coup d’œil
- Concevoir uniquement en fonction de la baie de porte
- Coordonner trop tard la porte avec les installations techniques
- Oublier les ponts roulants et les équipements de production
- Ne pas prévoir suffisamment d’espace pour la maintenance
- Choisir automatiquement une porte sectionnelle
- Sélectionner la porte après avoir figé la structure et les installations
- Considérer la porte industrielle comme un simple équipement technique plutôt que comme un élément architectural
Chacune de ces erreurs peut créer des contraintes inutiles dans le projet. Voyons comment les éviter dès la phase de conception.
1. Concevoir uniquement en fonction de la baie de porte
La largeur et la hauteur ne constituent que le point de départ.
La question la plus importante est :
Où se trouve la porte lorsqu’elle est ouverte ?
Une porte sectionnelle traditionnelle utilise généralement des rails qui partent de la baie et se prolongent à l’intérieur du bâtiment. Selon la configuration, les panneaux ouverts peuvent occuper une partie importante de l’espace sous plafond.
Or, ce même espace peut également être nécessaire pour :
- Les gaines de ventilation et HVAC
- Les installations sprinkler
- L’éclairage
- Les chemins de câbles
- Les éléments structurels
- Les équipements de production
- Les ponts roulants
Une porte qui s’intègre parfaitement dans la baie ne s’intègre donc pas nécessairement parfaitement dans le bâtiment.
Vérifiez l’encombrement complet de la porte
Avant de spécifier une porte industrielle, déterminez :
- L’espace nécessaire au-dessus de la baie
- L’espace latéral nécessaire
- Le mouvement de la porte
- La position des rails
- La position du moteur
- Les points de fixation structurels
- L’espace nécessaire pour la maintenance
Vous visualisez ainsi l’encombrement réel de la porte avant que les autres corps de métier n’utilisent la même zone.
2. Coordonner trop tard la porte avec les installations techniques
L’espace sous plafond d’un bâtiment industriel moderne reste rarement libre.
Ventilation, chauffage, refroidissement, sprinklers, éclairage, installations électriques et tuyauteries se partagent tous un espace limité.
Si vous intégrez la porte industrielle à la coordination après avoir conçu les installations MEP, des conflits peuvent rapidement apparaître.
- Une canalisation sprinkler peut traverser un rail de porte.
- Une gaine de ventilation peut occuper l’espace nécessaire à l’ouverture de la porte.
- L’éclairage peut devoir être déplacé parce que la porte passe en dessous.
Il ne s’agit pas réellement d’un problème de porte ou d’installation.
Il s’agit d’un problème de coordination.
Intégrez la porte à la coordination multidisciplinaire
Coordonnez la géométrie de la porte avec :
- L’architecture
- La structure
- Le HVAC et la ventilation
- La protection incendie
- Les installations électriques
- Les équipements de process
Plus tôt vous intégrez le mouvement de la porte aux plans ou au modèle BIM, plus facilement vous évitez les conflits avant qu’ils n’apparaissent sur le chantier.
3. Oublier les ponts roulants et les équipements de production
Ce point joue un rôle particulièrement important dans les ateliers, les sites de production et les bâtiments industriels. Les rails d’un pont roulant passent souvent près de la façade. Les rails d’une porte sectionnelle traditionnelle peuvent nécessiter exactement le même espace. Deux systèmes essentiels au fonctionnement du bâtiment peuvent alors entrer en conflit. Le même problème se présente lorsque vous souhaitez installer des machines, des convoyeurs ou d’autres équipements de production directement derrière la baie de porte.
Laissez le processus de production déterminer l’espace
Laissez le processus de production déterminer l’emplacement des machines, des systèmes de transport et des ponts roulants. Adaptez la porte au processus au lieu de laisser la porte dicter l’aménagement du bâtiment.
Posez ces questions dès le début :
- Un pont roulant fonctionnera-t-il près de la façade ?
- À quelle distance de la baie peut-on placer les machines ?
- Les convoyeurs doivent-ils continuer directement derrière la porte ?
- Des installations techniques doivent-elles se trouver au-dessus ou juste derrière la porte ?
Les réponses peuvent déterminer quel principe d’ouverture convient le mieux au projet.
4. Ne pas prévoir suffisamment d’espace pour la maintenance
Les portes industrielles nécessitent des inspections et un entretien tout au long de leur durée de vie.
Planifiez donc l’accès aux composants avant que d’autres installations ne réduisent l’espace disponible.
Selon le système de porte, les techniciens peuvent avoir besoin d’accéder aux :
- Ressorts
- Câbles
- Galets
- Rails
- Moteurs
- Dispositifs de sécurité
- Systèmes de commande
Ne placez pas les gaines de ventilation, les tuyauteries ou d’autres installations trop près de ces composants : vous compliqueriez les futures opérations de maintenance.
Concevez pour l’ensemble du cycle de vie
Avant de valider la spécification, vérifiez :
- Quels composants nécessitent une inspection régulière ?
- Où sont-ils situés ?
- Les techniciens peuvent-ils y accéder en toute sécurité ?
- De futures installations pourraient-elles bloquer l’accès ?
- Dispose-t-on de suffisamment d’espace autour du moteur et du système d’entraînement ?
Concevez la porte de manière à permettre aux installateurs de la monter facilement et aux techniciens de l’entretenir efficacement pendant toute sa durée de vie.
5. Choisir automatiquement une porte sectionnelle
Les portes sectionnelles sont largement utilisées et constituent une excellente solution pour de nombreux projets. Mais précisément parce que ce système est bien connu, de nombreux concepteurs le choisissent automatiquement sans analyser d’abord les contraintes réelles du bâtiment. Ne commencez pas par le type de porte. Commencez par les besoins du projet.
Par exemple :
- L’espace sous plafond est-il limité ?
- Le bâtiment comporte-t-il des ponts roulants ?
- De nombreuses installations techniques se trouvent-elles près de la façade ?
- Les machines doivent-elles être placées près de la baie ?
- S’agit-il d’une rénovation ?
- Le vitrage et l’intégration en façade jouent-ils un rôle important ?
- Une porte piétonne intégrée est-elle nécessaire ?
- Quel niveau d’isolation faut-il atteindre ?
Choisissez ensuite le principe d’ouverture le mieux adapté.

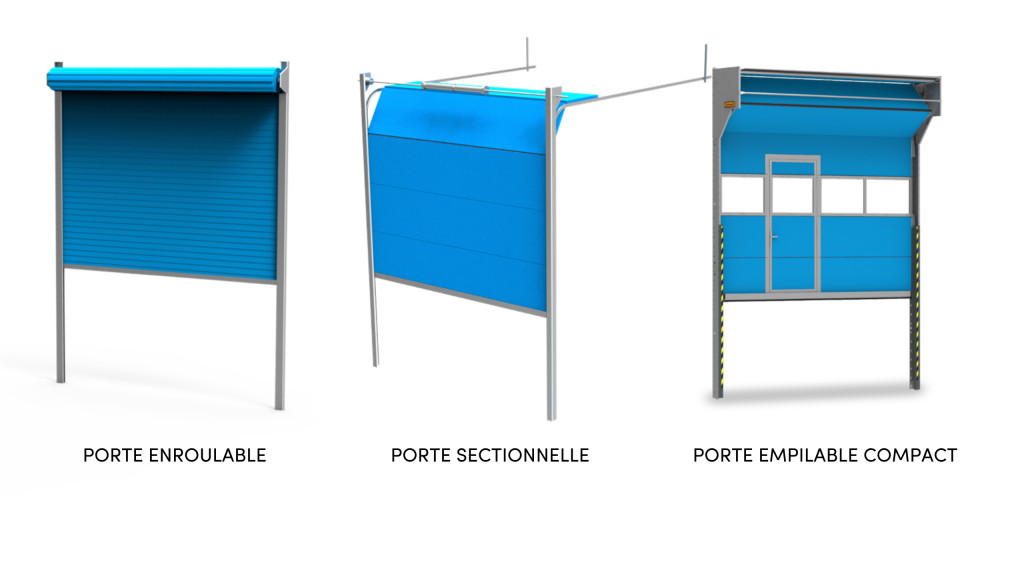

Comparez les systèmes en fonction du projet
Chaque système répond à des besoins différents.
- Un rideau métallique enroulable occupe peu de place autour de la baie, mais offre d’autres possibilités en matière d’isolation, de vitrage et d’accès piéton.
- Une porte sectionnelle offre des panneaux isolés et de nombreuses possibilités esthétiques, mais nécessite généralement des rails qui se prolongent sous le plafond.
- Un système pliant peut constituer une alternative intéressante lorsque ces rails entrent en conflit avec d’autres éléments du projet.
La meilleure solution n’est donc pas automatiquement la plus connue.
C’est celle qui impose le moins de compromis au reste du bâtiment.
6. Sélectionner la porte après avoir figé la structure et les installations
Dans certains projets, la porte industrielle n’est choisie que tardivement.
À ce stade, de nombreuses décisions importantes sont parfois déjà figées :
- Dimensions structurelles de la baie
- Linteau
- Structure métallique
- Tracés des installations MEP
- Rails des ponts roulants
- Position de l’éclairage
- Détails de façade
- Implantation des machines et équipements
La porte doit alors s’adapter à l’espace restant.
Cela limite les possibilités et peut obliger les équipes à modifier le projet.
Définissez les exigences fonctionnelles plus tôt
L’architecte n’a pas nécessairement besoin de choisir le fabricant définitif dès la phase conceptuelle.
Il doit cependant connaître suffisamment tôt la géométrie et le principe de fonctionnement de la porte afin de coordonner correctement le bâtiment.
Les informations utiles comprennent :
- Dimensions de la baie
- Espace nécessaire au-dessus de la baie
- Espace latéral
- Support structurel
- Exigences de fixation
- Mouvement de la porte
- Position du moteur
- Vitrage
- Exigences concernant le portillon
- Fréquence d’ouverture
- Exposition au vent

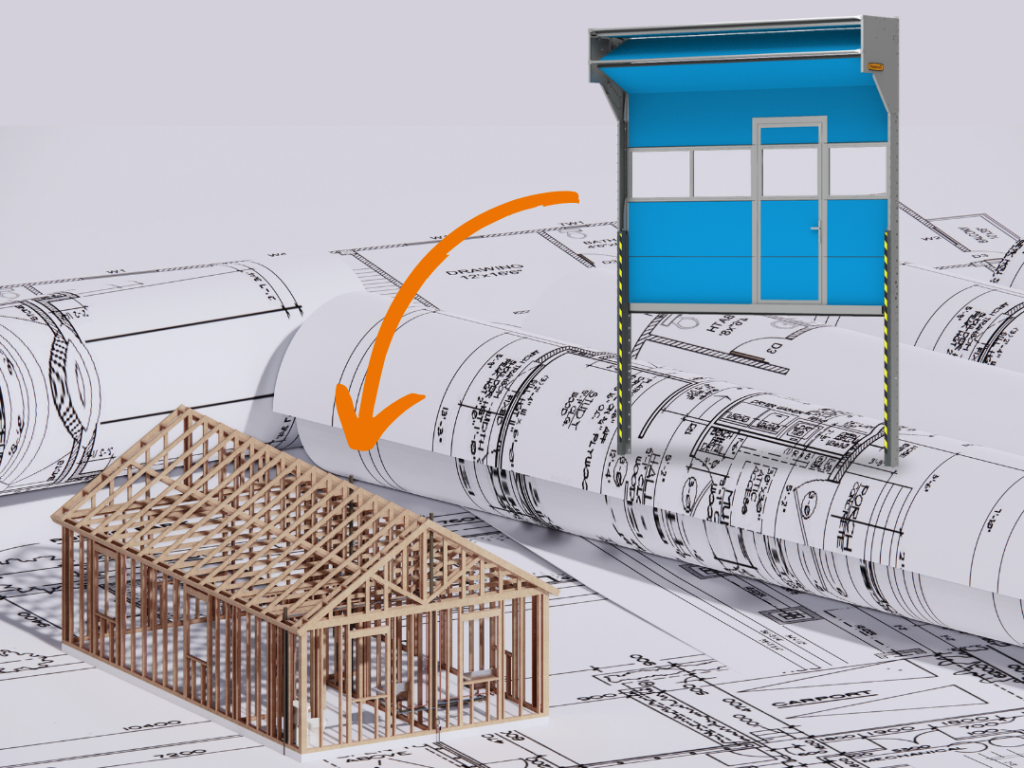

Les plans CAD, les détails techniques et les fichiers BIM permettent ensuite de coordonner la porte avec le reste du bâtiment.
7. Considérer la porte industrielle uniquement comme un équipement technique
Les portes industrielles peuvent occuper une grande partie de la façade d’un bâtiment.
Pourtant, les concepteurs les sélectionnent encore souvent principalement sur la base de critères fonctionnels.
Dans les bâtiments industriels à forte valeur architecturale, les concessions automobiles, les casernes de pompiers, les showrooms et les bâtiments commerciaux, la porte mérite autant d’attention que le reste de la façade.
Prenez notamment en compte :
- Les proportions des panneaux
- La disposition des vitrages
- Les sections entièrement vitrées
- La couleur
- L’alignement avec la trame de façade
- La position du portillon
- Les cadres et profils
- La visibilité des composants techniques
Intégrez la porte à l’architecture
Faites de la porte industrielle un élément qui renforce le concept architectural plutôt qu’une solution technique ajoutée en fin de projet.
Le principe d’ouverture influence également l’architecture intérieure.

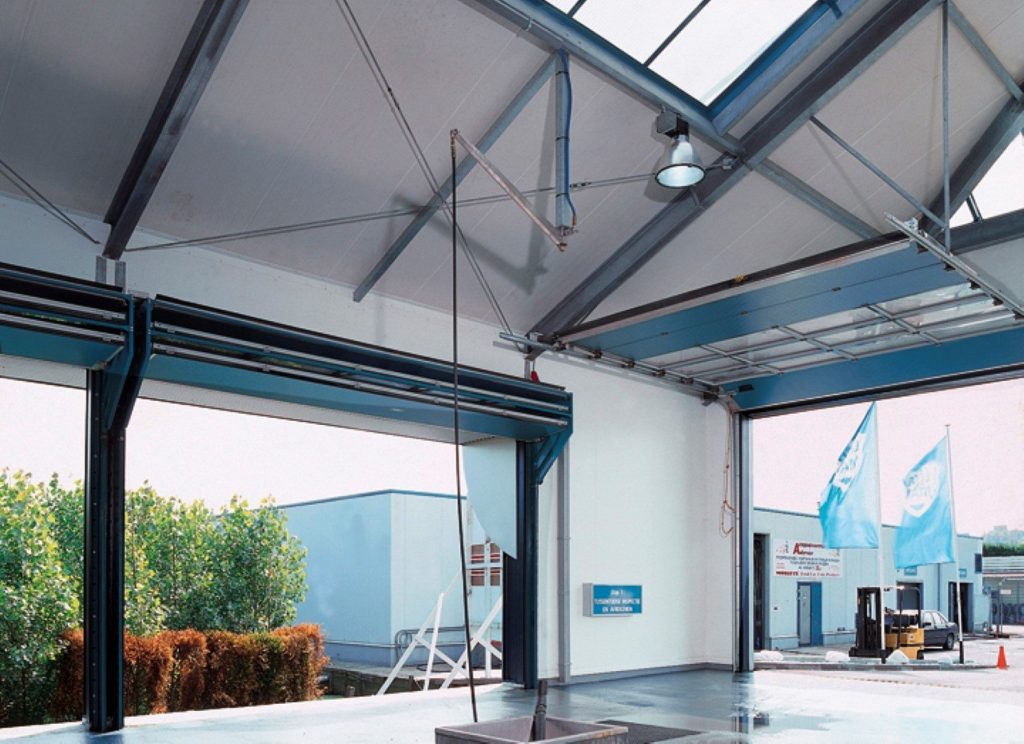

Les rails d’une porte sectionnelle occupent de l’espace sous le plafond. Une solution sans rails horizontaux donne davantage de liberté à l’architecte pour positionner l’éclairage, la ventilation, la structure et les autres installations là où il en a réellement besoin.
Quand un architecte devrait-il envisager une porte Compact ?
La porte empilable Compact devient particulièrement intéressante lorsqu’un système traditionnel avec des rails au plafond entre en concurrence avec d’autres éléments du bâtiment.
Au lieu de se déplacer horizontalement sous le plafond, les panneaux isolés se replient de manière compacte directement au-dessus de la baie.
Cette solution peut être particulièrement intéressante pour les projets comportant :
- Des ponts roulants
- Des installations HVAC importantes
- Des sprinklers près de la façade
- Des équipements de production proches de la baie
- Peu d’espace disponible sous plafond
- Des contraintes liées à une rénovation
- Des intérieurs où les installations restent visibles
- Des conditions structurelles complexes autour de la baie
Le système Compact n’utilise pas non plus les ressorts de torsion que l’on retrouve couramment sur les portes sectionnelles traditionnelles. Cela ne signifie pas que Compact constitue la meilleure solution pour chaque projet. Il offre toutefois aux architectes une alternative lorsque les rails au plafond ou les ressorts de torsion imposeraient des contraintes inutiles à la conception.
Checklist pour la spécification de portes industrielles
Avant de finaliser la spécification, vérifiez six points.
1. La baie
Largeur, hauteur, espace supérieur et espace latéral.
2. Le mouvement
Où se trouvent les panneaux lorsque la porte est ouverte ?
3. La structure
Où les charges sont-elles transférées et où peut-on fixer le système ?
4. Les installations techniques
La porte peut-elle entrer en conflit avec le HVAC, les sprinklers, l’éclairage ou les installations électriques ?
5. L’utilisation et la maintenance
Dispose-t-on de suffisamment d’espace pour les équipements, les utilisateurs et les futures interventions ?
6. L’architecture
La porte s’intègre-t-elle à la façade, au concept de vitrage et à l’aménagement intérieur ?
En répondant à ces six questions dès le début du projet, vous réduisez considérablement le risque de problèmes de coordination coûteux par la suite.
Spécifiez le système complet, pas seulement la baie
Une bonne spécification de portes industrielles ne consiste pas simplement à fermer une ouverture dans la façade.
Elle prend en compte l’interaction entre la porte et :
la structure – les installations – l’exploitation – la maintenance – l’architecture
En traitant ces aspects dès le début, l’architecte conserve davantage de liberté de conception et évite que la porte ne devienne une contrainte pour le projet.

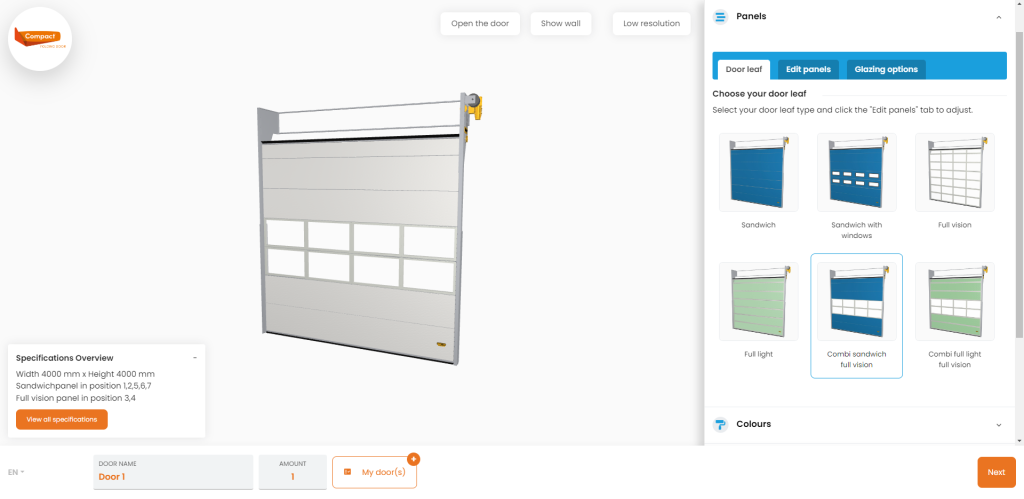

Besoin d’aide pour votre projet ? Demandez à être rappelé par l’un de nos spécialistes ou configurez votre propre porte Compact en ligne et recevez les fichiers BIM/Revit correspondants.
