Todas las puertas plegables Compact funcionan con motores eléctricos. El tipo o la potencia del motor viene determinado por el peso y las dimensiones de la hoja de la puerta, así como por las circunstancias en las que se utiliza la puerta. ¿Qué tipo de fuente de alimentación hay disponible? ¿Necesita una velocidad de apertura elevada? ¿Con qué frecuencia se debe abrir y cerrar la puerta?
El motor Compact tiene un característico color naranja y se coloca a la izquierda o a la derecha de la puerta. Si el espacio lateral no es suficiente, el motor se puede colocar opcionalmente delante o encima de la puerta.

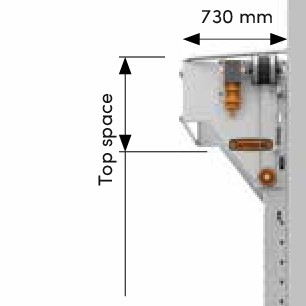

La posición estándar del motor de la puerta Compact es a la izquierda o a la derecha de la puerta.

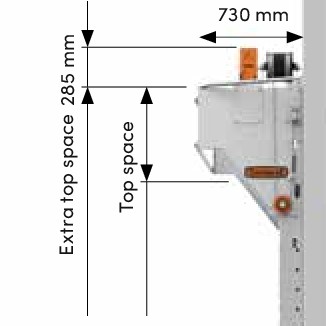

Si hay menos de 325 mm de espacio a un lado de la puerta, puede optar por un motor superior. Se requiere un espacio superior adicional de 285 mm.

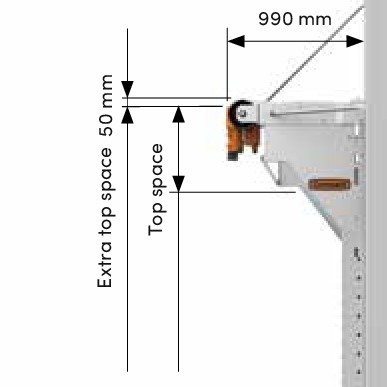

En caso de que haya menos de 325 mm de espacio lateral y menos de 285 mm de espacio superior, se puede optar por un motor frontal.
El peso máximo de la hoja de la puerta es de 275 kg.
Altura máxima de la puerta: 5520 mm.
Tipos y especificaciones de motores
| Motor | Voltaje | Velocidad | Duración | Potencia | Enchufe | Peso máximo | Clase de protección |
| RC150 | 1x230V | 19 cm/sec | 25% | 0.55 kW | 2-pin 16A | 155 kg | IP54 |
| RC175 | 3x400V | 19 cm/sec | 60% | 0.65 kW | 5-pin 16A | 190 kg | IP54 |
| RC250 | 3x400V | 19 cm/sec | 60% | 1.1 kW | 5-pin 16A | 275 kg | IP54 |
| RC300 | 3x400V | 19 cm/sec | 60% | 1.3 kW | 5-pin 16A | 389 kg | IP54 |
| RC300T | 3x400V | 15 cm/sec | 60% | 1.3 kW | 5-pin 16A | 455 kg | IP54 |
| RC500 | 3x400V | max 60 cm/sec | 80% | 3 kW | 5-pin 16A | 190 kg | IP65 |
- Dirección de giro estándar: derecha.
- Manivela de emergencia en caso de fallo de alimentación.
- 4 contactos libres de potencial.
- Longitud del cable entre el motor y la caja de control: 7 metros.
- Enchufe 3×400 V: 5 pines, 16 A.
- Enchufe 1×230 V: 2 pines, 16 A.
- Transformador en control 24 V CC, máximo 250 mA.
Pregúntenos sobre nuestras opciones para:
- Uso intensivo (protección adicional)
- Otro voltaje (3x230V de 60Hz)
- Apertura de cadena de emergencia
- Cable prolongado: 15 metros

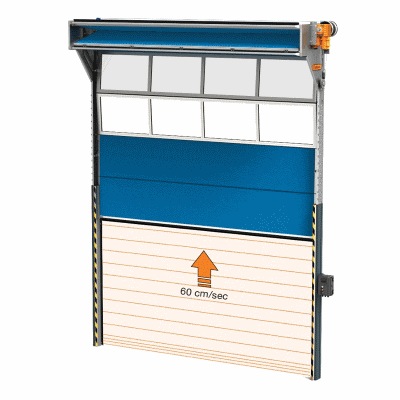

Motor de alta velocidad
Los motores de alta velocidad permiten que la puerta se abra más rápido, lo que puede ahorrar tiempo y/o energía valiosos en situaciones específicas. El ahorro de energía y una mayor eficiencia son las razones más importantes para optar por un motor de alta velocidad.
Especificaciones
- Motor de alta velocidad: RC500R con control de frecuencia (arranque y parada lentos)
- Velocidad de apertura ajustable hasta un máximo de 60 cm/seg.
- Velocidad de cierre 30 cm/seg.
Nota: Neutro obligatorio
- El espacio lateral mínimo requerido es de 350 mm.
- Tamaño máximo de la puerta: 5000 x 5000 mm.
- Peso máximo de la hoja de la puerta: 190 kg.
Se entrega con:
- Apertura de cadena de emergencia.
- Cortina de luz de seguridad.
- Monitor LCD.
- Interruptor de duración del 80 % con clase de seguridad IP65.
El motor de la puerta Compact se activa mediante la caja de control y varias unidades de control adicionales. Más información sobre controles o unidades de control aquí.
