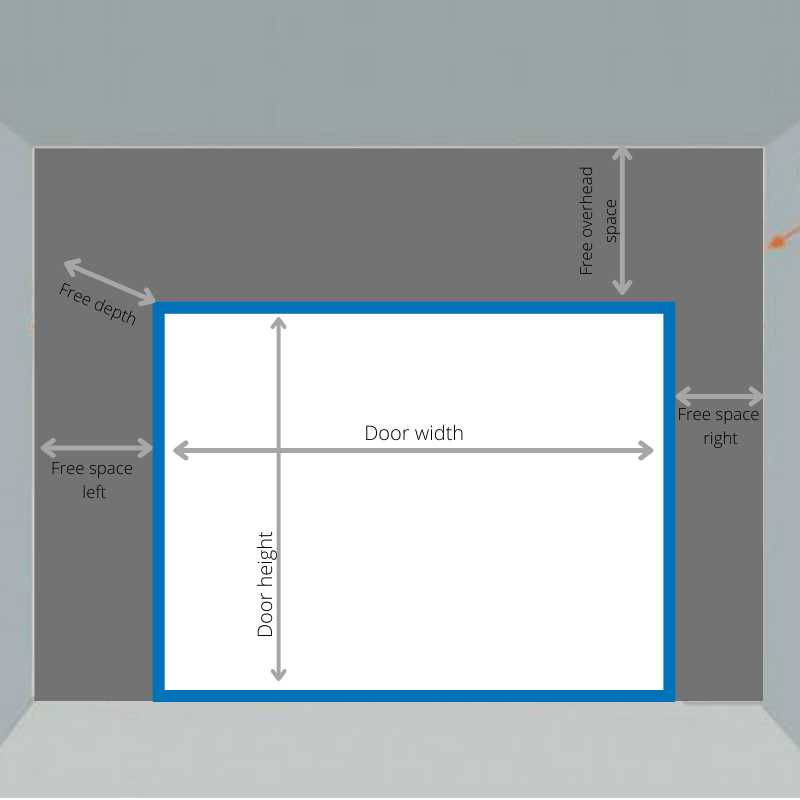

Aunque la puerta Compact no ocupa mucho espacio, en comparación con otras puertas basculantes, se necesita algo de espacio alrededor de la abertura de la puerta para instalarla. En este caso, nos referimos al espacio libre a los lados (izquierda y derecha) de la parte superior de la puerta y a la profundidad libre (espacio detrás de la puerta).
Nota: todas las dimensiones mencionadas en esta página son dimensiones estándar. Como decimos, la puerta Compact encaja en cualquier lugar, siempre hay una manera de hacer que las cosas encajen. Si tiene alguna duda o pregunta, no dude en ponerse en contacto con nosotros para encontrar una solución alternativa.
¿Cuánto espacio superior se necesita?
Dado que los paneles de la puerta Compact se pliegan por encima de la abertura de la puerta, se necesita una cierta cantidad de espacio libre por encima de la abertura de la puerta. El espacio mínimo necesario depende del tamaño de la puerta (cuantos más paneles tenga la puerta, mayor será el paquete de la puerta).
| Altura de la puerta (tamaño de la abertura) | Espacio superior necesario (por encima de la abertura de la puerta) |
| 0 a 3080 mm de altura | 420 mm |
| 3081 a 4300 mm de altura | 520 mm |
| 4301 a 5520 mm de altura | 630 mm |
| 5521 a 6740 mm de altura | 770 mm |
| 6741 a 7960 mm de altura | 890 mm |
Además de este espacio libre, se requiere espacio libre adicional si la puerta tiene posiciones de motor o accesorios específicos.
Posiciones del motor:
- Motor superior (altura adicional para RC150/175 = 240 mm y para RC250-300 = 260 mm)
- Motor frontal (altura adicional de 50 mm)
Otras opciones:
- Cubierta protectora del paquete de la puerta: 130 mm de altura adicional
- Solo cubierta protectora del motor lateral: 45 mm de altura adicional
- Puerta de paso: 90 mm de altura adicional
CONSEJO: Si desea saber exactamente cuánto espacio necesita alrededor de la puerta deseada, puede solicitar un presupuesto gratuito a través del configurador. Todas las dimensiones se especifican en el presupuesto.
¿Cuánto espacio libre lateral se necesita?
La instalación estándar para la puerta Compact es una instalación con un motor situado en el lateral de la puerta (véase la imagen siguiente). Todas las puertas Compact necesitan un mínimo de 90 mm a cada lado para los rieles laterales. El lado en el que se instala el motor requiere un espacio lateral de minimal 320 mm.
- RC150/175: 320 mm
- RC250/300: 340 mm
- RC500R: 390 mm
Se puede instalar un motor lateral en cualquiera de los lados de la puerta. Si no hay suficiente espacio en el lateral, el motor se puede instalar en la parte superior o delante del conjunto de la puerta.
¿Cuánta profundidad se necesita?

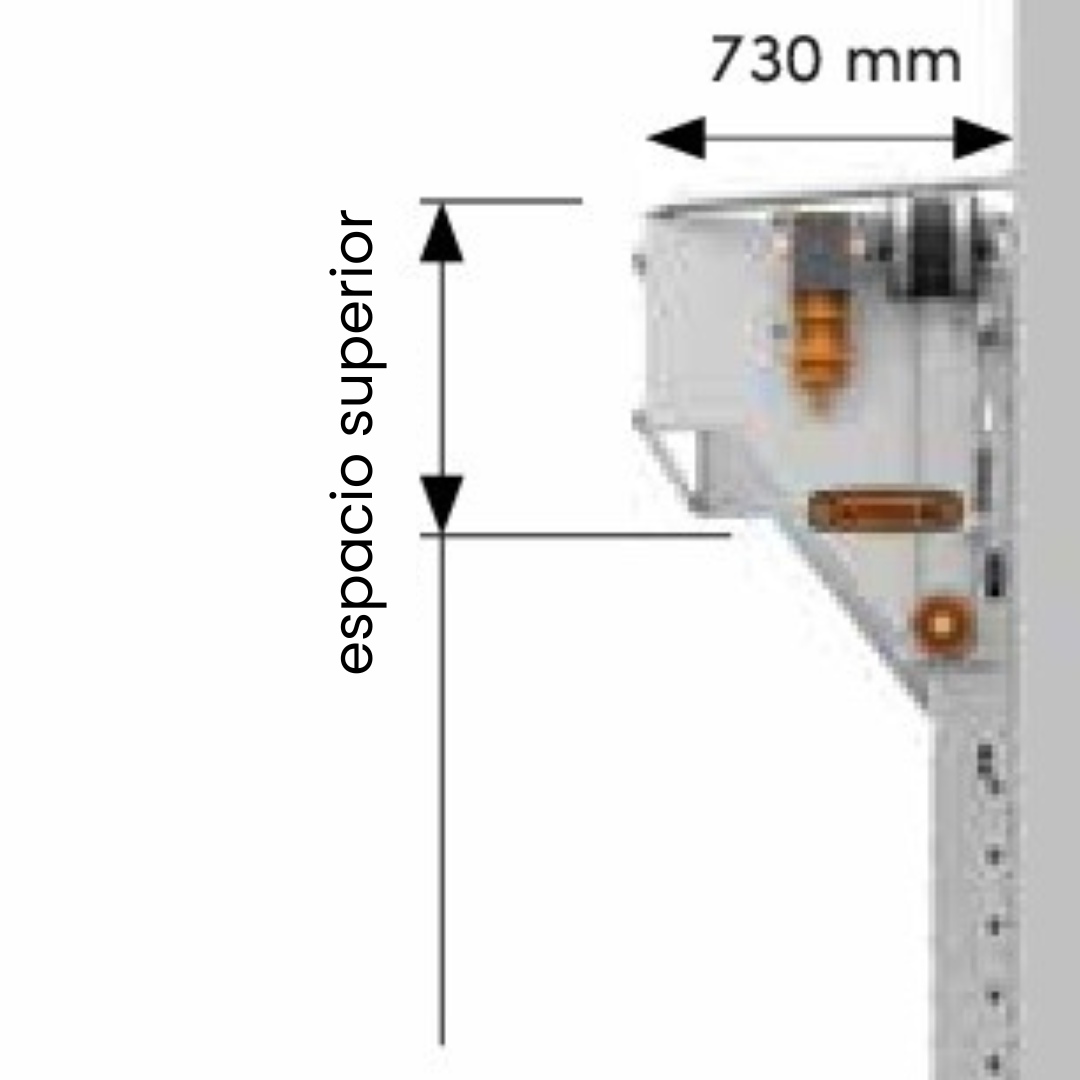

La profundidad del conjunto de la puerta es de 730 mm. Si el motor se instala en la parte delantera de la puerta, la profundidad es de 970 mm.
La profundidad de los rieles de la puerta varía en función del tamaño de la puerta. Consulte las medidas en la tabla siguiente.
| Altura de la puerta | Profundidad de la huella (F) |
| 0 – 3080 mm | 140 mm |
| 3081 – 4300 mm | 160 mm |
| 4301 – 5520 mm | 180 mm |
| 5521 – 6740 mm | 200 mm |
| 6741 – 7960 mm | 220 mm |
Dimensiones de los motores en diferentes posiciones
El motor de la puerta Compact puede montarse en el lateral, en la parte delantera o encima de la puerta. Por defecto, se utiliza un motor lateral que se monta en el lado derecho o izquierdo.
| Tipo de instalación | Espacio lateral | Additional overhead space |
| Motor lateral | 320-390 mm | 0 mm |
| Motor superior | 160 mm | 240-260 mm |
| Motor delantero | 100 mm | 50 mm |
Para obtener imágenes detalladas de las instalaciones y el dimensionamiento de los motores, lea «¿Cuánto espacio necesita el motor Compact?».
Cubierta protectora para instalación externa
Si la puerta se instala en el exterior, en algunos casos se añade una cubierta protectora para el conjunto de la puerta y el motor. Solo se puede utilizar con un motor lateral o frontal. La cubierta protectora del conjunto de la puerta y el motor frontal requieren 130 mm de espacio adicional para el montaje y la anchura máxima es de 5860 mm.
Puerta de paso
Si desea instalar una puerta con portillo en su puerta, se requiere un espacio adicional de 90 mm en la parte superior para la instalación. De estos, 50 mm se requieren para el perfil inferior especial y 40 mm para el cierrapuertas.
Descargar planos técnicos
Para obtener información detallada sobre las dimensiones de instalación, descargue los planos técnicos.
