Antrieb

Motoren

Alle Compact Tore werden von einem Elektromotor angetrieben. Der Typ der Motoren wird im Wesentlichen durch das Gewicht und die Abmessungen des Torblattes bestimmt. Darüber hinaus spielt es natürlich eine Rolle, wo und wie das Tor verwendet wird. Haben Sie Starkstrom oder nicht? Muss sich das Tor extra schnell öffnen? Muss das Tor oft geöffnet und geschlossen werden?

Compact Motoren sind an der orangenen Farbe zu erkennen

Compact-Motoren sind an ihrer orangenen Farbe zu erkennen und befinden sich standardmäßig links oder rechts vom Tor. Wenn der Platz begrenzt ist, kann der Motor optional vor oder über dem Tor Paket platziert werden.

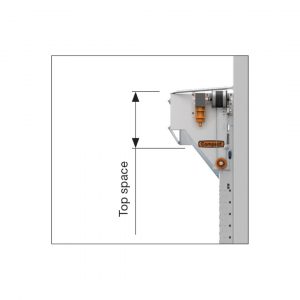

Seitenmotor

Compact Tore werden standardmäßig mit einem Seitenmotor ausgestattet. Sollte zu wenig Raum vorhanden sein, kann das Tor stattdessen mit einem Top- oder Frontmotor geliefert werden.

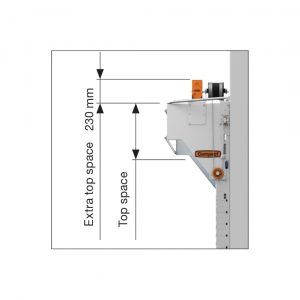

Topmotor

Die Verwendung eines oberhalb montierten Motors ist erforderlich, wenn seitlich weniger als 325 mm Zwischenraum vorhanden ist, vorausgesetzt, dass oberhalb 285 mm Platz zur Verfügung steht.

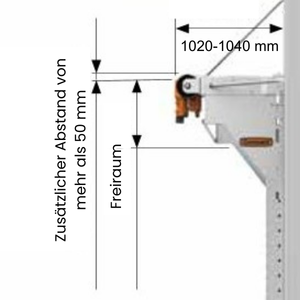

Frontmotor sturz
Frontmotor

Ein Frontmotor ist erforderlich, wenn weniger als 325 mm seitlicher Zwischenraum vorhanden ist und nach oben weniger als 285 mm Platz zur Verfügung steht.

Einschränkungen für die Verwendung des Frontmotors:

  • Das max. Gewicht des Torblatts ist 275 kg.
  • Die max. Torhöhe beträgt 5520 mm.

Übersicht der Motortypen vom Compact Falttor

MotorSpannungGeschwindigkeitEinschalterFrequenzLeistungSteckerMax. GewichtSchutz klasse
RC1501x230V 19 cm/s25% 50 Hz0.55 kW2-polig 16A155 kgIP54
RC1753x400V 19 cm/s60% 50 Hz0.65 kW5-polig 16A190 kgIP54
RC2503x400V 19 cm/s60% 50 Hz1.1 kW5-polig 16A275 kgIP54
RC3003x400V 19 cm/s60% 50 Hz1.3 kW5-polig 16A389 kgIP54
RC300T3x400V15 cm/s60% 50 Hz1.3 kW5-polig 16A455 kgIP54
RC5003x400Vmax. 60 cm/s80%50 Hz3 kW5-polig 16A190 kgIP65
  • Standard eingestellte Drehrichtung: Rechts
  • Handbetrieb bei Stromausfall mittels Haspelkette
  • 4 x potentialfreier Kontakt
  • Kabellänge zwischen Motor und Steuerungskasten 7 m
  • Stecker bei 3x400V : 5-polig, 16A
  • Stecker bei 1x230V : 2-polig, 16A
  • Transformator in Steuerung 24V DC, max. Belastung 250mA

Fragen Sie nach den Optionen für:

  • Intensiven Gebrauch (zusätzlicher Schutz)
  • Andere Spannungen (3x230V oder 60Hz)
  • Nothandkette
  • Verlängertes Kabel zwischen Motor und Steuerungskasten: 15 meter

Schnelllaufmotor

Hochgeschwindigkeitsmotoren bieten in bestimmten Situationen viele Vorteile gegenüber einem Standardmotor. Energieeinsparungen und Effizienz sind für die meisten Kunden die Gründe, sich für einen Hochgeschwindigkeitsmotor zu entscheiden.

Compact Falttore mit Schnelllaufmotor

Standardmäßig augestattet mit:

  • Nothandkette
  • Sicherheitslichtvorhang
  • LCD-Monitor
  • Motor + Steuerung Einschaltdauer 80% mit Schutzklasse IP65

Spezifikationen

  • Schnelllaufmotor: RC500R mit Frequenzsteuerung (langsamer Start und Stop)
  • Öffnungsgeschwindigkeit einstellbar bis max. 60cm/s
  • Schließgeschwindigkeit 30cm/s

Achtung: Neutral ist vorgeschrieben

  • Abweichendes Einbaumaß (min. benötigter Zwischenraum ist 350 mm)
  • Lichtes Öffnungsmaß max. 5000mm
  • Torblattgewicht max. 190kg

Compact-Falttor Motoren werden durch eine Steuerung und verschiedene Arten von Steuerungsoptionen aktiviert. Erfahren Sie auf diesen Seiten mehr über die Steuerungs und Bedienungsoptionen.
