Alle Compact-porte betjenes af elektroniske motorer. Motorens type eller styrke afhænger af portbladets vægt og dimensioner samt de omstændigheder, hvorunder porten anvendes. Hvilken type strømforsyning er tilgængelig? Har du brug for en høj åbningshastighed? Hvor ofte skal porten åbnes og lukkes?
Compact-motoren har en karakteristisk orange farve og er placeret til venstre eller højre for porten. Hvis der ikke er tilstrækkelig plads i siden, kan motoren placeres foran eller oven på porten.

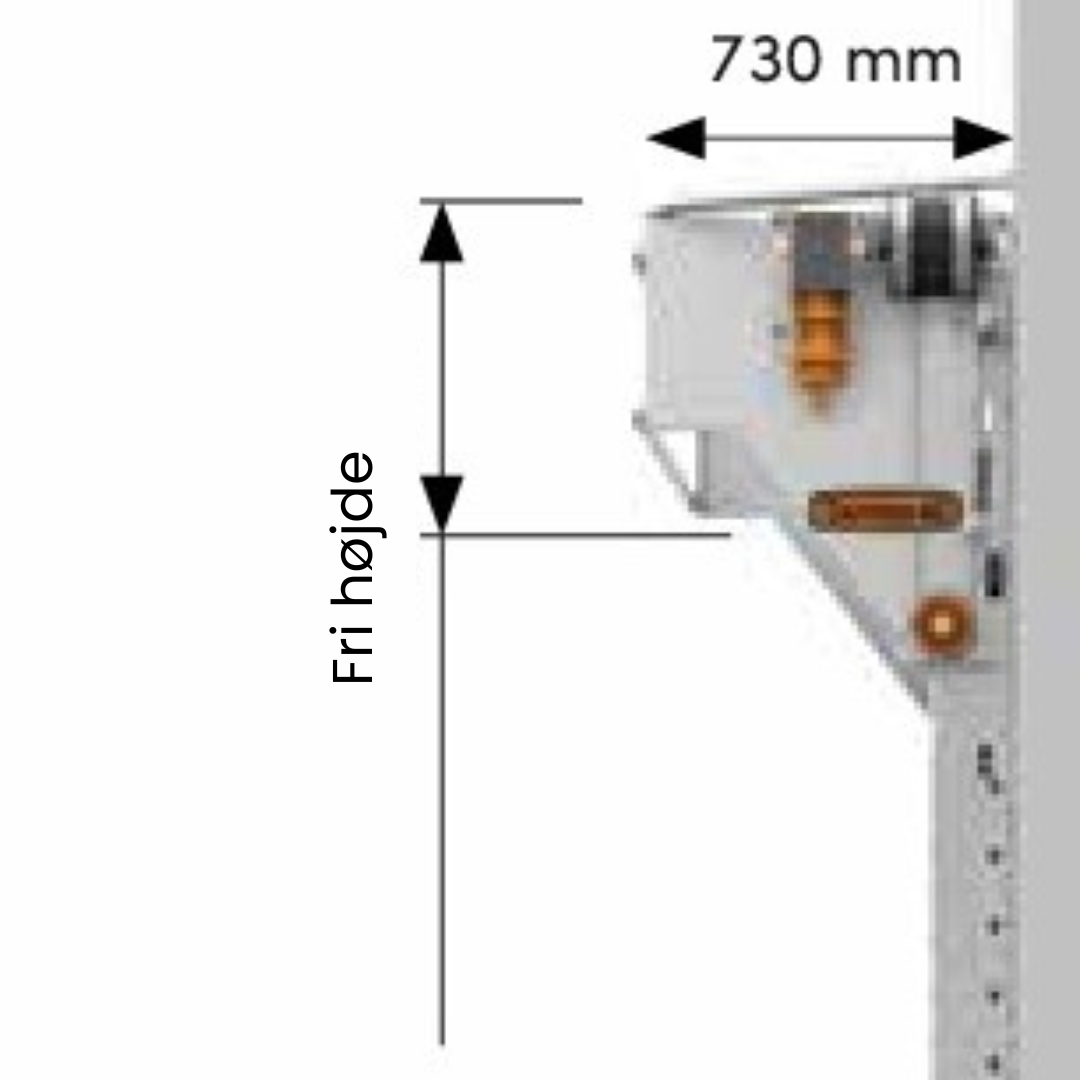

Standardplaceringen for motoren på Compact-porten er til venstre eller højre for porten.
Hvis der er mindre end 325 mm plads til siden af porten, kan du vælge en topmonteret motor. Der kræves yderligere 285 mm plads ovenover.
Hvis der er mindre end 325 mm plads til siden og mindre end 285 mm plads til toppen, er en frontmotor en mulighed.
Portbladets maksimale vægt er 275 kg.
Maksimal porthøjde 5520 mm.
Motortyper og specifikationer
| Motor | Spænding | Hastighed | Varighed | Strøm | Stik | Maks. vægt | Beskyttelsesklasse |
| RC150 | 1x230V | 19 cm/sek | 25% | 0.55 kW | 2-pin 16A | 155 kg | IP54 |
| RC175 | 3x400V | 19 cm/sek | 60% | 0.65 kW | 5-pin 16A | 190 kg | IP54 |
| RC250 | 3x400V | 19 cm/sek | 60% | 1.1 kW | 5-pin 16A | 275 kg | IP54 |
| RC300 | 3x400V | 19 cm/sek | 60% | 1.3 kW | 5-pin 16A | 389 kg | IP54 |
| RC300T | 3x400V | 15 cm/sek | 60% | 1.3 kW | 5-pin 16A | 455 kg | IP54 |
| RC500 | 3x400V | maks. 60 cm/sek | 80% | 3 kW | 5-pin 16A | 190 kg | IP65 |
- Standard drejeretning: højre
- Nødhåndsving i tilfælde af strømsvigt
- 4x potentialfri kontakt
- Kabellængde mellem motor og kontrolboks: 7 meter
- Stik 3x400V: 5-polet, 16A
- Stik 1x230V: 2-polet, 16A
- Trafo i kontrol 24V DC, maksimalt 250mA
Spørg os om vores muligheder for:
- Intensiv brug (ekstra beskyttelse)
- Anden spænding (3x230V af 60Hz)
- Nødåbner til kæde
- Forlænget kabel: 15 meter
Højhastighedsmotor
Højhastighedsmotorer gør det muligt at åbne porten hurtigere, hvilket kan spare værdifuld tid og/eller energi i bestemte situationer. Energibesparelser og højere effektivitet er de vigtigste grunde til at vælge en højhastighedsmotor.
Specifikationer
- Højhastighedsmotor: RC500R med frekvensstyring (langsom start og langsom stop)
- Åbningshastighed kan justeres op til maks. 60 cm/sek
- Lukkehastighed 30 cm/sek
Bemærk: Neutral obligatorisk
- Minimum sideplads påkrævet er 350 mm.
- Portstørrelse maks. 5000 x 5000 mm.
- Portbladets vægt maks. 190 kg.
Leveres inklusive:
- Nødåbner til kæden
- Sikkerhedsgardin
- LCD-skærm
- Kontakttid 80 % med sikkerhedsklasse IP65
Motoren til Compact-porten aktiveres af kontrolboksen og flere ekstra kontrolenheder. Læs mere om kontrolenheder her.
